50 В/1 А W8113D/W8114S

Обзор оптопарных реле 50 В/1 А W8113D/W8114S

Серии 50 В/1 А W8113D и W8114S представляют собой высоконадежные твердотельные реле, разработанные для решения сложных задач по электрической изоляции и точной передаче сигналов. Эти компоненты, разработанные с упором на безопасность системы, обеспечивают исключительное напряжение изоляции вход-выход, эффективно блокируя электрические помехи и обеспечивая абсолютную чистоту сигнала в сложных схемных архитектурах. Для производителей, стремящихся к эффективному управлению цепочками поставок, эти реле предлагают высокосовместимое определение контактов и профиль электрических характеристик, которые соответствуют основным оптронам и твердотельным реле, доступным в настоящее время на рынке. Такая совместимость обеспечивает прямую и эффективную стратегию замены без необходимости масштабной модернизации печатной платы. Каждое устройство проходит строгие испытания на старение и всесторонний заводской контроль качества, чтобы гарантировать стабильную и долгосрочную работу. Интегрируя эти компоненты, инженерные группы могут повысить общую стабильность своих систем управления, сохраняя при этом строгое соблюдение сроков проекта и бюджетных ограничений.

Основные области применения изолирующих реле W8113D/W8114S

• Изоляция сигнала: Обеспечивает необходимую защиту чувствительных микроконтроллеров и логических схем, изолируя их от скачков напряжения и переходных электрических помех, обеспечивая непрерывную целостность данных в промышленных средах.

• Схема включения-выключения: обеспечивает стабильную коммутационную эффективность с минимальными потерями мощности, что делает ее очень подходящей для автоматизированных панелей управления и промышленного оборудования, где точный контроль состояния имеет решающее значение для эксплуатационной безопасности.

• Схема привода двигателя. Разработанные с малым временем задержки и возможностью быстрого реагирования, эти компоненты отвечают строгим требованиям высокочастотных переключающих схем, обеспечивая точное управление и синхронизацию в сложных приложениях привода двигателя.

• Схема управления зажиганием: поддерживает стабильные характеристики срабатывания в экстремальных условиях окружающей среды, обеспечивая надежность, необходимую для критически важных систем зажигания в автомобильной и тяжелой технике.

• Замените импульсный трансформатор: действует как современная, компактная альтернатива традиционным импульсным трансформаторам, значительно снижая уязвимость к электромагнитным помехам и одновременно сводя к минимуму общую площадь печатной платы.

Решая эти конкретные требования приложений, серии W8113D и W8114S позволяют инженерам-конструкторам создавать более отказоустойчивые системы управления. Исключительные характеристики динамического переключения гарантируют, что даже в средах с сильными электрическими помехами основная логика остается защищенной и полностью работоспособной на протяжении всего жизненного цикла оборудования.

Основные характеристики твердотельных переключающих реле 50 В/1 А

• Двунаправленная конфигурация/однонаправленная конфигурация: предлагает универсальные варианты конструкции, позволяющие использовать самые разнообразные схемы схемы, предоставляя инженерам гибкость, необходимую для управления нагрузкой как переменного, так и постоянного тока.

• Выходной уровень нормально открытого типа: устанавливает безопасное состояние по умолчанию во время сценариев отключения питания, предотвращая случайное включение нагрузки и улучшая общие протоколы безопасности автоматизированной системы.

• Максимальное выходное напряжение 50 В: Способно удовлетворить значительные требования к напряжению для промышленных контуров управления, сохраняя при этом очень компактный форм-фактор для плотных конструкций печатных плат.

• Максимальное сопротивление выходного соединения 0,3 Ом. Значительно снижает тепловыделение при непрерывной работе, что повышает общую энергоэффективность и продлевает срок службы окружающих электронных компонентов.

• Номинальный выходной ток 1,0 А: Обеспечивает достаточную токовую мощность для прямого управления вторичными реле, контакторами и небольшими двигателями без необходимости использования дополнительных каскадов усиления.

• Рабочая температура -55℃~+100℃: обеспечивает непрерывную и стабильную работу в экстремальных температурных условиях, что поддерживается строгой системой контроля качества, включающей обширную проверку термоциклирования и старения.

Помимо этих технических характеристик, серия полностью соответствует мировым стандартам окружающей среды и безопасности. Соответствие директивам RoHS и REACH гарантирует, что терминальные продукты, использующие эти реле, столкнутся с меньшими нормативными препятствиями при выходе на международный рынок. Такая приверженность соблюдению экологических требований и сертификации безопасности значительно сокращает время выхода на рынок нового промышленного оборудования, обеспечивая явное преимущество для глобальной дистрибуции.

Размеры и определение контактов для корпусов W8113D/W8114S

Физическая упаковка электронных компонентов играет решающую роль в эффективности производства и оптимизации сборочной линии. Модель W8113D выполнена в стандартном одноканальном корпусе DIP6, идеально подходящем для пайки через отверстие и модернизации устаревших систем. И наоборот, в модели W8114S используется одноканальный корпус SOP6, специально оптимизированный для современной технологии поверхностного монтажа и автоматизированных процессов пайки оплавлением. Оба формата упаковки доступны с лентой и катушкой, что идеально подходит для высокоскоростных автоматических укладчиков. Такая адаптируемость сводит к минимуму ошибки ручного управления, ускоряет производительность и снижает общие затраты на сборку. Стандартизированные размеры и конфигурации выводов также гарантируют, что эти реле могут служить прямой заменой существующих компонентов, позволяя группам по закупкам диверсифицировать источники поставок компонентов, не вынуждая инженерные отделы изменять устоявшиеся схемы печатных плат.

Модель	Упаковка	Размер (мм)	Определение контакта (вид сверху)

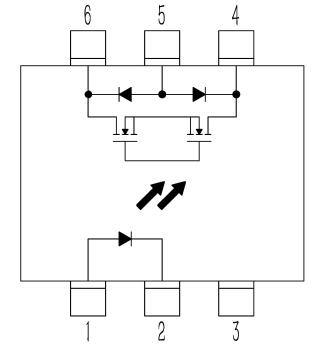

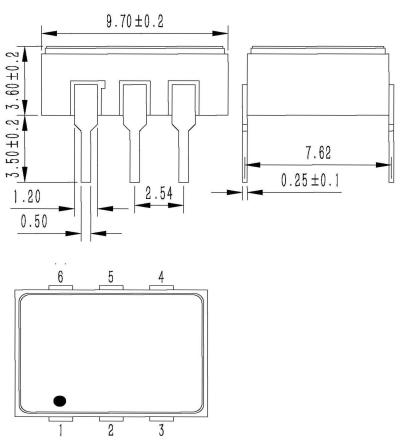

W8113D	DIP6/один канал

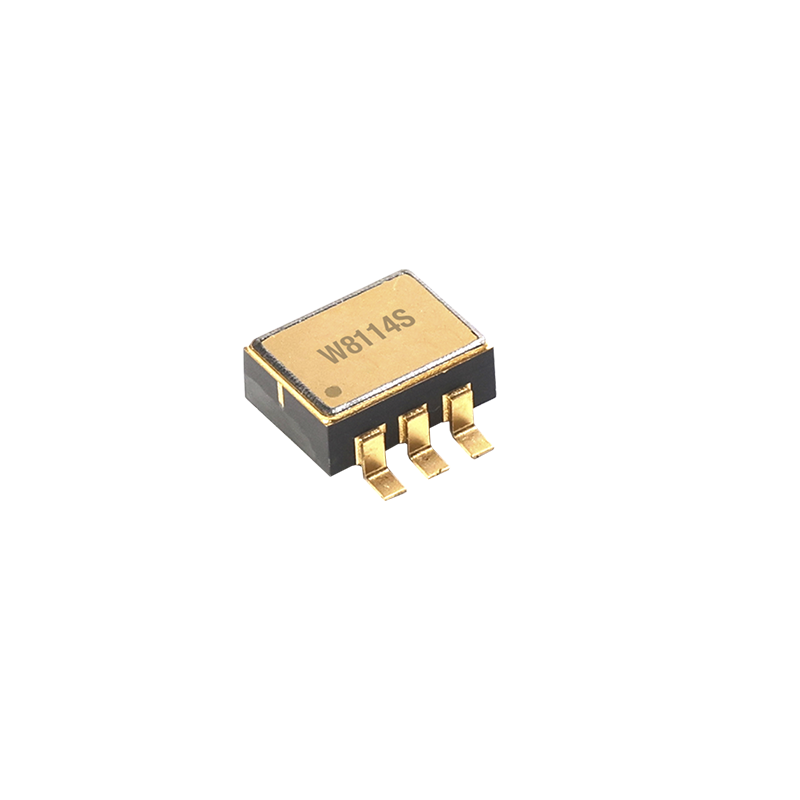

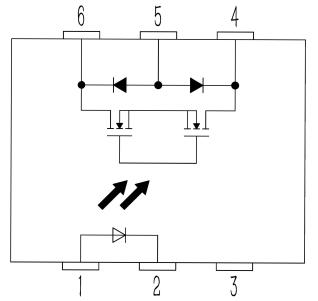

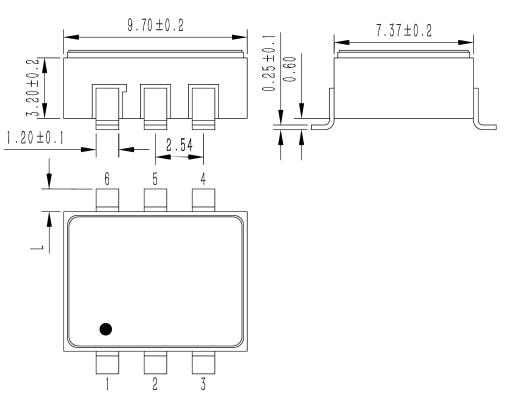

W8114S	СОП6/один канал
