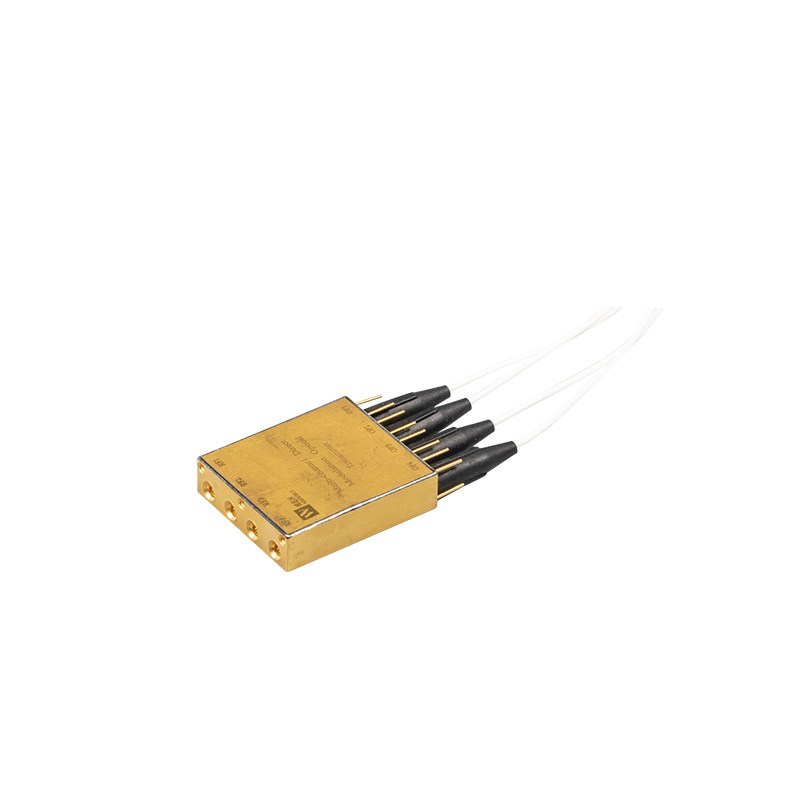

Многоканальный оптический передатчик с прямой модуляцией (серия EWX-CH) представляет собой высокоинтегрированное устройство оптической передачи, которое переопределяет стандарты компактного и высокопроизводительного оборудования оптической связи. Он объединяет несколько наборов лазерных чипов DFB , микросхем микроволновых усилителей и схем управления в герметичный корпус, обеспечивая революционный дизайн миниатюризации. Объем и вес этого передатчика составляют всего одну треть от веса независимых оптических передатчиков с той же функцией, что делает его идеальным выбором для сценариев применения антенных решеток с ограниченным пространством.
Благодаря рабочей полосе пропускания от 30 МГц до 18 ГГц и дополнительным длинам волн CWDM устройство предлагает гибкие возможности конфигурации для удовлетворения разнообразных потребностей приложений. Он имеет высокий входной сигнал P-1 ≥18 дБм и сверхширокий диапазон рабочих температур от -40 ℃ до 50 ℃, обеспечивая стабильную работу в суровых условиях окружающей среды. Дополнительная функция микроволнового усиления эффективно снижает коэффициент шума линии, дополнительно улучшая качество передачи сигнала. Этот продукт идеально соответствует рыночному спросу на миниатюризацию, высокий уровень P-1 и высокую надежность и может быть полностью настроен в соответствии с требованиями заказчика.
Устройство предлагает дополнительные конфигурации каналов из 2, 4 и 8 каналов, адаптируясь к различным требованиям масштаба приложения. Многоканальная интегрированная конструкция устраняет необходимость в сложных внешних схемах подключения, что значительно упрощает процесс развертывания системы и уменьшает общий размер системы.
Он охватывает широкую рабочую полосу частот от 30 МГц до 18 ГГц, поддерживая передачу различных широкополосных сигналов. Опциональная длина волны CWDM обеспечивает гибкий выбор длины волны, позволяя пользователям подобрать наиболее подходящую длину волны в соответствии с требованиями их системы связи, что повышает совместимость устройства.
Изделие имеет высокий входной сигнал P-1 ≥18 дБм, что позволяет без искажений выдерживать мощные входные сигналы. Дополнительный компонент микроволнового усиления эффективно снижает коэффициент шума линии, обеспечивая высокое соотношение сигнал/шум при передаче на большие расстояния и улучшая общую производительность линии связи.
Благодаря диапазону рабочих температур от -40 ℃ до 50 ℃ устройство может стабильно работать в условиях экстремальных температур, таких как высокогорные районы, полярные регионы и промышленные высокотемпературные цеха. Герметичная конструкция упаковки также повышает его устойчивость к влажности, пыли и вибрации, что делает его пригодным для различных суровых условий применения.
Высокоинтегрированная конструкция объединяет несколько функциональных микросхем в единый герметичный корпус, объем и вес которого составляют всего одну треть от объема и веса традиционных независимых передатчиков. Это преимущество миниатюризации делает его особенно подходящим для сценариев применения антенных решеток, где пространство ограничено, таких как радар с фазированной решеткой и многоканальные системы оптического зондирования.
В системах оптической передачи многоканальный оптический передатчик с прямой модуляцией может использоваться в качестве основного компонента передачи для реализации высокоскоростной и стабильной передачи многоканальных широкополосных сигналов. Его широкая полоса пропускания и высокая надежность обеспечивают эффективную работу системы передачи, поддерживая такие приложения, как связь по магистральным сетям и построение городских сетей.
Для систем оптического зондирования многоканальная конфигурация устройства позволяет одновременно считывать и контролировать несколько целевых параметров. Сверхширокий диапазон рабочих температур и высокая адаптируемость к окружающей среде делают его подходящим для наружных, промышленных и других агрессивных сред, таких как мониторинг нефтепроводов, обнаружение состояния мостовых конструкций и мониторинг параметров окружающей среды.
В области фотонной связи высокая интеграция и миниатюризация устройства соответствуют тенденции развития систем фотонной связи к компактности и высокой производительности. Его можно интегрировать в фотонные интегральные схемы для поддержки высокоскоростной передачи и обработки данных, что будет способствовать развитию коммуникационных технологий следующего поколения.
Миниатюризация и многоканальные характеристики продукта делают его идеальным выбором для сценариев применения массивов, таких как антенные системы с фазированной решеткой и многоканальные массивы обработки оптических сигналов. Он может реализовать синхронную работу нескольких каналов, улучшая общую производительность и эффективность системы массива.
Параметр | Ценить |
Конфигурация канала | 2/4/8 каналов (опция) |
Рабочая полоса пропускания | 30 МГц–18 ГГц |
Вход П-1 | ≥18 дБм |
Диапазон рабочих температур | от -40 ℃ до 50 ℃ |
Вариант длины волны | Длины волн CWDM (опционально) |
Микроволновое усиление | Необязательный |
Объем и вес | 1/3 традиционных независимых передатчиков |
Поддержка настройки | Доступный |
Текущее количество многоканального оптического передатчика с прямой модуляцией на складе составляет 1 единица. Для клиентов, которым требуются массивы и требования к оптовым закупкам, мы можем обеспечить приоритетное производство, чтобы гарантировать своевременную доставку.
Мы предлагаем услуги индивидуальной настройки для этого продукта. Клиенты могут настроить конфигурацию канала, диапазон полосы пропускания, длину волны и другие параметры в соответствии со своими сценариями применения. Наша команда исследований и разработок имеет богатый опыт в настройке устройств оптической связи и может предложить оптимальные решения для клиентов.
Если вы хотите узнать больше о характеристиках продукта, технических параметрах, ценах или деталях настройки, нажмите кнопку «Запросить» на странице продукта. Наша профессиональная команда по техническим вопросам и продажам предоставит вам комплексное обслуживание, включая техническую консультацию, разработку схемы и расценки, в течение 24 рабочих часов.
В настоящее время стандартными вариантами конфигурации каналов являются 2, 4 и 8 каналов. Для расширения за пределы 8 каналов мы можем предоставить индивидуальные проектные решения, основанные на конкретных требованиях вашего приложения и условиях системной интеграции.
Дополнительные длины волн CWDM позволяют устройству быть совместимым с системами оптической передачи CWDM, реализуя передачу с мультиплексированием с разделением по длине волны. Это может эффективно увеличить пропускную способность оптоволокна и снизить стоимость строительства системы связи.
Да, устройство имеет сверхширокий диапазон рабочих температур от -40 ℃ до 50 ℃ и герметичную конструкцию упаковки, которая обладает хорошей устойчивостью к влажности, пыли и вибрации. Он полностью пригоден для установки на открытом воздухе и в суровых условиях окружающей среды.
