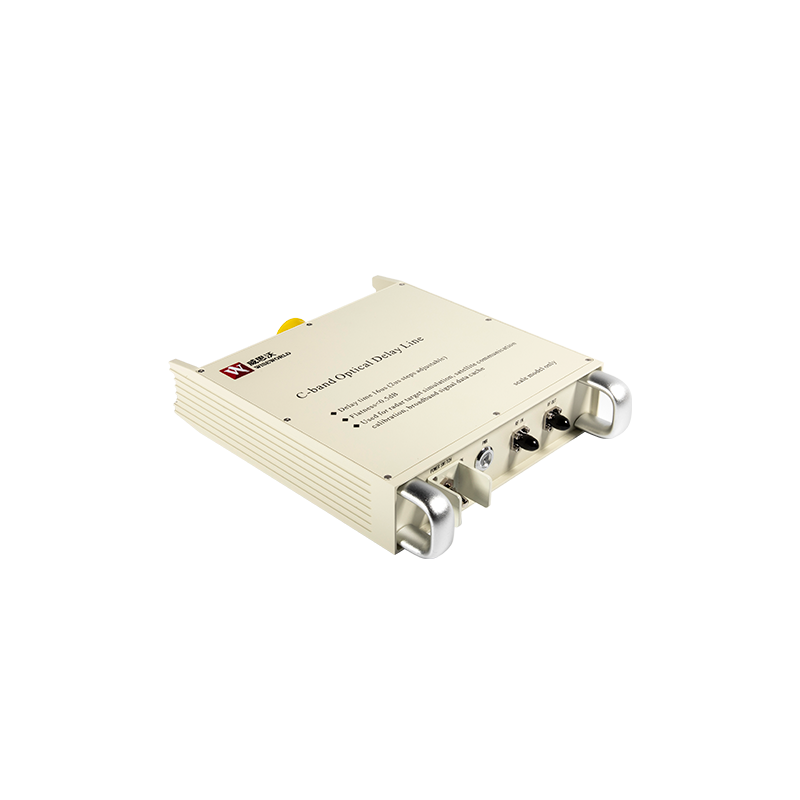

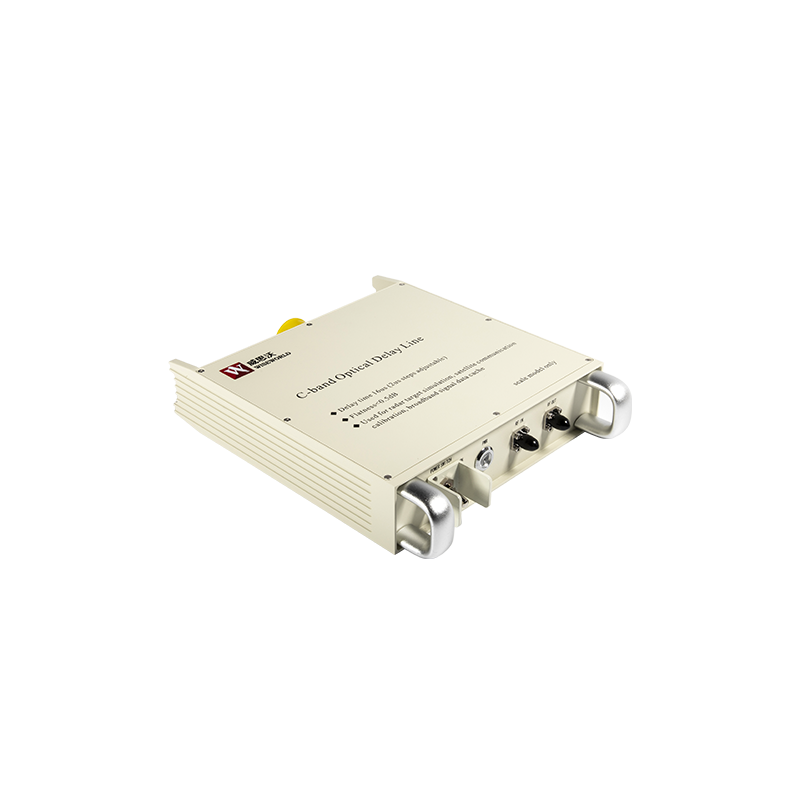

Оптическая линия задержки C-диапазона — это высокопроизводительное устройство обработки сигналов, разработанное для точной обработки задержки импульсно-модулированных сигналов C-диапазона . Эта усовершенствованная система объединяет основные компоненты, включая оптический передатчик, оптический приемник, матрицу оптических переключателей, удлиненный оптоволоконный кабель и компоненты усиления микроволнового излучения. Он выделяется на рынке своими исключительными показателями производительности и настраиваемым дизайном, что делает его лучшим выбором для сценариев высокоточной обработки сигналов.
Что отличает это устройство от других, так это его способность поддерживать сверхплоскую передачу в пределах рабочего диапазона и обеспечивать высокостабильную выходную мощность, обеспечивая при этом регулируемое время задержки с точностью наносекундного уровня. Будь то калибровка спутниковой связи, моделирование радиолокационного сигнала или кэширование сигнала электронного наблюдения, оптическая линия задержки C-диапазона обеспечивает надежные и точные решения по обработке задержки, которые отвечают строгим требованиям современных систем связи и обороны. Его можно полностью настроить в соответствии с конкретными потребностями пользователя, обеспечивая идеальную совместимость с разнообразными прикладными средами.
Устройство поддерживает регулируемое время задержки до 16 микросекунд с мелким шагом в 2 микросекунды. Этот гибкий диапазон регулировки позволяет пользователям устанавливать точное время задержки, необходимое для различных задач обработки сигналов. Он обеспечивает точность задержки, превышающую 1 наносекунду, гарантируя, что задержка сигнала контролируется с минимальной погрешностью, что имеет решающее значение для высокоточных приложений.
Он поддерживает неравномерность менее 0,5 дБ в рабочем диапазоне. Эта сверхнизкая неравномерность гарантирует, что амплитуда сигнала остается постоянной во время передачи и обработки задержки, избегая искажений сигнала, вызванных колебаниями амплитуды. Это эффективно гарантирует целостность импульсно-модулированных сигналов C-диапазона на протяжении всей цепочки обработки.
Отклонение выходной мощности поддерживается на уровне ниже 0,1 дБ, что обеспечивает исключительную стабильность мощности. Стабильная выходная мощность необходима для обеспечения стабильной передачи и приема сигнала, особенно в сценариях длительной непрерывной работы. Это исключает влияние колебаний мощности на последующее оборудование обработки сигналов.
Оптическая линия задержки C-диапазона поддерживает настройку в соответствии с конкретными требованиями пользователя. Пользователи могут запросить корректировку диапазона времени задержки, шага или конфигурации компонентов для адаптации к уникальным сценариям применения. Такая возможность настройки значительно повышает универсальность и применимость устройства в различных отраслях.
В системах калибровки спутниковой связи точная задержка сигнала необходима для выравнивания и калибровки каналов связи между наземными станциями и спутниками. Высокая точность и стабильная работа устройства обеспечивают точные результаты калибровки, повышая надежность и качество связи спутниковой системы.
Симуляторы радиолокационных сигналов должны генерировать задержанные радиолокационные сигналы для проверки характеристик отклика радиолокационных приемников. Регулируемое время задержки и высокая точность этой оптической линии задержки делают ее идеальной для моделирования различных задержек распространения радиолокационных сигналов, а также для поддержки тестирования и оптимизации радиолокационных систем.
В системах электронного наблюдения это устройство можно использовать в качестве компонента кэша сигналов для временного хранения и задержки захваченных широкополосных сигналов. Эта функция позволяет системе своевременно обрабатывать и анализировать сигналы, расширяя возможности системы наблюдения по захвату и обработке целевых сигналов.
Он также подходит для приложений кэширования широкополосных сигналов в области связи и обработки данных. Устройство может обрабатывать сигналы с большой пропускной способностью, обеспечивая стабильные и надежные услуги кэширования данных для поддержки эффективной работы систем обработки данных.
Параметр | Ценить |
Максимальное регулируемое время задержки | 16 мкс |
Шаг задержки | 2 мкс |
Неравномерность рабочего диапазона | < 0,5 дБ |
Отклонение выходной мощности | < 0,1 дБ |
Точность задержки | > 1 нс |
Применимый тип сигнала | Импульсно-модулированные сигналы C-диапазона |
Поддержка настройки | Доступный |
Текущее количество оптической линии задержки C-диапазона составляет 1 единица. Если вам требуется оптовая закупка, пожалуйста, свяжитесь с нашим отделом продаж заранее, чтобы подтвердить время доставки.
Мы предоставляем комплексные услуги по настройке в соответствии с требованиями пользователя. Вы можете настроить такие параметры, как диапазон времени задержки, шаг шага и конфигурацию компонентов. Наша команда инженеров будет тесно сотрудничать с вами, чтобы гарантировать, что индивидуальный продукт точно соответствует вашим потребностям.
Если у вас есть какие-либо вопросы о характеристиках продукта, ценах или настройке, нажмите кнопку «Запросить» на нашей странице продукта. Наша профессиональная команда продаж ответит вам в течение 24 рабочих часов и предоставит вам подробную информацию о продукте и ценовые предложения.
Минимальное время задержки устройства определяется шагом шага 2 мкс, а регулируемое время задержки начинается от минимального значения шага до максимального значения 16 мкс. Для получения особых требований к минимальной задержке обратитесь в нашу службу настройки.
Это устройство в первую очередь предназначено для импульсно-модулированных сигналов C-диапазона . Для сигналов других диапазонов частот мы можем предоставить индивидуальные решения с учетом ваших конкретных потребностей.
Цикл настройки зависит от сложности требований. Обычно стандартная настройка занимает 2–4 недели. Для более сложных потребностей в настройке цикл будет соответствующим образом скорректирован, и наша команда заранее сообщит вам конкретное время.
Да, на оптическую линию задержки C-диапазона предоставляется гарантия сроком на 1 год. В течение гарантийного периода мы предоставляем бесплатное обслуживание и услуги по замене в случае неисправностей, не связанных с человеческим фактором.
