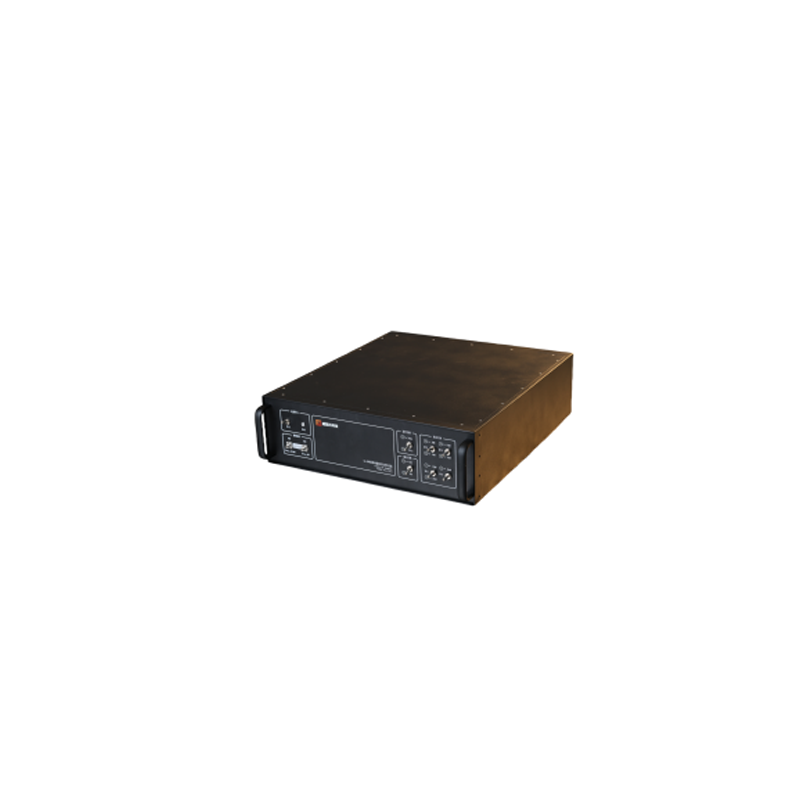

Устройство оптической задержки с автономным контуром Ka-диапазона представляет собой передовое решение для обработки сигналов, основанное на передовой технологии задержки оптоволокна , специально разработанное для приложений задержки микроволнового сигнала Ka-диапазона (28 ~ 39 ГГц). Это устройство превосходно моделирует эхо-сигналы цели для имитаторов полевых целей, обеспечивая точное время задержки 105 мкс и 210 мкс, что соответствует моделированию расстояний до цели 21 км и 42 км соответственно. В отличие от обычных устройств задержки, он объединяет обработку радиочастотного сигнала, электрооптическое/фотоэлектрическое преобразование и обработку задержки оптического сигнала в архитектуру с замкнутым контуром, обеспечивая высокую точность задержки и низкий температурный дрейф. Благодаря точности задержки <10 нс и температурному дрейфу задержки <2 нс он гарантирует стабильную работу даже в условиях колебаний температуры. Его регулируемые функции задержки и ослабления позволяют пользователям гибко адаптироваться к различным сценариям испытаний и моделирования, что делает его незаменимым инструментом для калибровки спутниковой связи, моделирования радиолокационного сигнала и кэширования данных широкополосного сигнала. сочетает Устройство оптической задержки с автономным контуром Ka-диапазона в себе высокую надежность, настраиваемые характеристики и точный контроль задержки, чтобы удовлетворить строгие требования современных электронных систем.
Поддерживает микроволновые сигналы Ka-диапазона (28–39 ГГц) с дополнительным временем задержки 105 мкс/210 мкс.
Достигается точность задержки <10 нс и температурный дрейф задержки <2 нс, что обеспечивает стабильность задержки сигнала.
Имитирует эхо-сигналы целей на расстоянии 21 км/42 км, что идеально соответствует потребностям систем имитаторов полевых целей.
Принимает конструкцию с замкнутым контуром, уменьшая потери сигнала и повышая точность управления задержкой.
Имеет регулируемую задержку и затухание, адаптируясь к различным требованиям тестирования и моделирования сигналов.
Основан на зрелой технологии задержки оптоволокна, отличается высокой надежностью и длительным сроком службы.
Устройство оптической задержки с автономным контуром Ka-диапазона обеспечивает точную калибровку задержки сигнала для наземных станций спутниковой связи. Это обеспечивает согласованность синхронизации сигналов восходящей и нисходящей линии связи, повышая точность системы связи.
В имитаторах радиолокационных сигналов он имитирует эхо-сигналы цели на разных расстояниях. Это помогает проверить возможности радиолокационных систем по обнаружению и сопровождению целей, ускоряя циклы разработки и испытаний радаров.
Он действует как высокоскоростной модуль кэширования сигналов в электронных системах наблюдения, временно сохраняя широкополосные сигналы наблюдения. Это позволяет осуществлять последующий анализ и обработку сигналов, повышая эффективность обработки данных системой.
Устройство поддерживает высокоскоростное кэширование широкополосных сигналов Ka-диапазона, удовлетворяя потребности в хранении и передаче данных высокочастотных систем связи и тестовых систем.
Параметр | Ценить |
Рабочий диапазон | 28~39 ГГц (Ka-диапазон) |
Время задержки | 105 мкс/210 мкс (опционально) |
Имитация целевого расстояния | 21км/42км |
Точность задержки | <10 нс |
Температурный дрейф задержки | <2нс |
Основная технология | Технология задержки оптоволокна |
Регулируемые функции | Задержка и затухание |
Оптическое устройство задержки с замкнутым контуром Ka-диапазона поддерживает индивидуальную модификацию времени задержки, диапазона затухания и типа интерфейса в соответствии с требованиями вашего конкретного проекта.
Для получения подробных характеристик продукции и ценовых предложений заполните форму запроса на нашем сайте, и наши торговые представители ответят вам в течение 24 часов.
Для получения услуг по тестированию и технической проверке на месте свяжитесь с нашей службой поддержки клиентов, чтобы записаться на прием.
Мы предоставляем годовую гарантию и пожизненную техническую поддержку на всю продукцию.
Задержка 105 мкс соответствует моделированию эхо-сигнала цели на расстоянии 21 км, а задержка 210 мкс соответствует эхо-сигналу цели на расстоянии 42 км. Его можно гибко выбирать в соответствии с требованиями испытаний радиолокационной системы.
Да. Устройство оснащено регулируемыми ручками или интерфейсами дистанционного управления для регулировки времени задержки и затухания. Пользователи могут настраивать параметры в режиме реального времени в соответствии с реальным сценарием испытаний, не разбирая устройство.
Он основан на передовой технологии задержки оптоволокна. Эта технология имеет такие преимущества, как низкие потери сигнала, высокая точность задержки и хорошая температурная стабильность, что может эффективно обеспечить надежность устройства при длительной эксплуатации.
