Серии W8104D-2, W8105L-2 и W8116D представляют собой универсальную линейку компонентов изолирующих драйверов, разработанных для обеспечения исключительной производительности в различных электронных системах. Эти компоненты специально разработаны для удовлетворения сложных требований современного проектирования схем, обеспечивая оптимальную целостность сигнала и эксплуатационную безопасность во многих требовательных секторах.
Изоляция сигнала. В сложных средах промышленной автоматизации и управления защита чувствительных микроконтроллеров и логических схем от высоковольтных переходных процессов имеет первостепенное значение. Этот компонент обеспечивает надежную гальваническую развязку, эффективно блокируя электрические помехи и предотвращая ухудшение точности сигнала токами контура заземления или повреждение хрупких последующих компонентов.
Схема включения-выключения: действуя как высоконадежный переключающий элемент, это устройство обеспечивает точный контроль над сетями распределения электроэнергии. Его эффективные коммутационные характеристики минимизируют потери энергии при переходах между состояниями, что делает его идеальным выбором для сложных систем управления питанием, которым требуется быстрая и надежная функциональность включения-выключения.
Схема привода двигателя. Для эффективной работы системам управления электродвигателями требуются последовательные и чистые сигналы привода ворот. Интегрируя эту изолирующую микросхему в конструкции шагового двигателя, серводвигателя или преобразователя частоты, инженеры могут обеспечить стабильную передачу сигналов между низковольтной логикой управления и мощными переключающими каскадами, тем самым повышая общую надежность и срок службы архитектуры привода двигателя.
Схема управления зажиганием. Автомобильные и промышленные системы сгорания работают в суровых условиях, характеризующихся сильным электрическим шумом и тепловым напряжением. Этот компонент обеспечивает точную синхронизацию и надежность работы, необходимые для модулей управления зажиганием, гарантируя стабильное генерирование искры и оптимальную эффективность двигателя при любых условиях эксплуатации.
Замените импульс. Традиционные импульсные трансформаторы часто громоздки и чувствительны к электромагнитным помехам. Это усовершенствованное решение с полупроводниковой изоляцией служит превосходной альтернативой, позволяющей разработчикам заменить устаревшие импульсные трансформаторы. Этот переход не только экономит ценное пространство на печатной плате, но также устраняет проблемы, связанные с магнитным насыщением и помехами от внешнего поля, что приводит к созданию более компактных и надежных электронных сборок.
Разработка этой серии микросхем изолирующих драйверов направлена на максимизацию эксплуатационной эффективности, обеспечение долгосрочной долговечности и упрощение процесса интеграции для инженеров-проектировщиков электроники. Каждая функция адаптирована для решения реальных задач проектирования схем.
Двунаправленная конфигурация. Расширенные возможности обработки двунаправленных сигналов значительно упрощают компоновку печатной платы. Благодаря поддержке разнонаправленных потоков сигналов без необходимости использования резервных компонентов эта функция повышает гибкость проектирования и уменьшает общую площадь сложных сетей маршрутизации сигналов.
Выходной уровень нормально открыт: этот компонент, разработанный с нормально открытым выходным состоянием, обеспечивает встроенный отказоустойчивый механизм для критических контуров управления. В случае сбоя системы или прерывания подачи электроэнергии схема по умолчанию переходит в безопасное отключенное состояние, предотвращая непреднамеренное включение мощных нагрузок и защищая как оборудование, так и операторов.
Максимальное выходное напряжение 60 В и номинальный выходной ток 0,3 А. Благодаря способности выдерживать напряжение до шестидесяти вольт и постоянный ток это устройство идеально подходит для управления широким спектром промежуточных нагрузок. Эта надежная способность управления питанием гарантирует, что чип может напрямую взаимодействовать с различными реле, исполнительными механизмами и силовыми транзисторами, не требуя дополнительных каскадов усиления.
Максимальная выходная мощность при сопротивлении 2 Ом: Энергоэффективность является важнейшим показателем в современной электронике. Сверхнизкое сопротивление в открытом состоянии значительно снижает рассеиваемую мощность и сводит к минимуму тепловыделение во время непрерывной работы. Эта исключительная тепловая эффективность способствует общей стабильности системы и продлевает срок службы окружающих компонентов.
Рабочая температура от -55℃ до +100℃: промышленные применения часто подвергают электронные компоненты экстремальным условиям окружающей среды. Чтобы гарантировать бескомпромиссную надежность, эти чипы проходят строгие циклические испытания при высоких и низких температурах, а также комплексные испытания на старение. Этот тщательный процесс контроля качества обеспечивает стабильную и бесперебойную работу в широком температурном диапазоне.
Отраслевая сертификация и соответствие экологическим стандартам. Отвечая строгим требованиям мирового рынка производства электроники, эта линейка продуктов полностью соответствует международным экологическим директивам, включая стандарты по ограничению использования опасных веществ и стандартам регистрации, оценки, авторизации и ограничения использования химических веществ. Эта приверженность экологически чистому производству обеспечивает беспрепятственный доступ к рынку и соответствует принципам устойчивого производства.
Бесшовная совместимость с заменой: для ускорения вывода на рынок и минимизации затрат на перепроектирование эти изолирующие микросхемы разработаны в стандартном двухрядном корпусе и занимают площадь для устройств поверхностного монтажа. Этот стратегический выбор конструкции позволяет им служить идеальной заменой аналогичных микросхем изоляции и драйверов от основных международных брендов, предлагая экономически эффективный путь обновления без изменения существующей компоновки плат.
Модель | Упаковка | Размер (мм) | Определение контакта (вид сверху) |

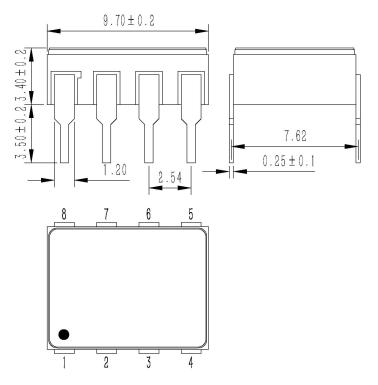

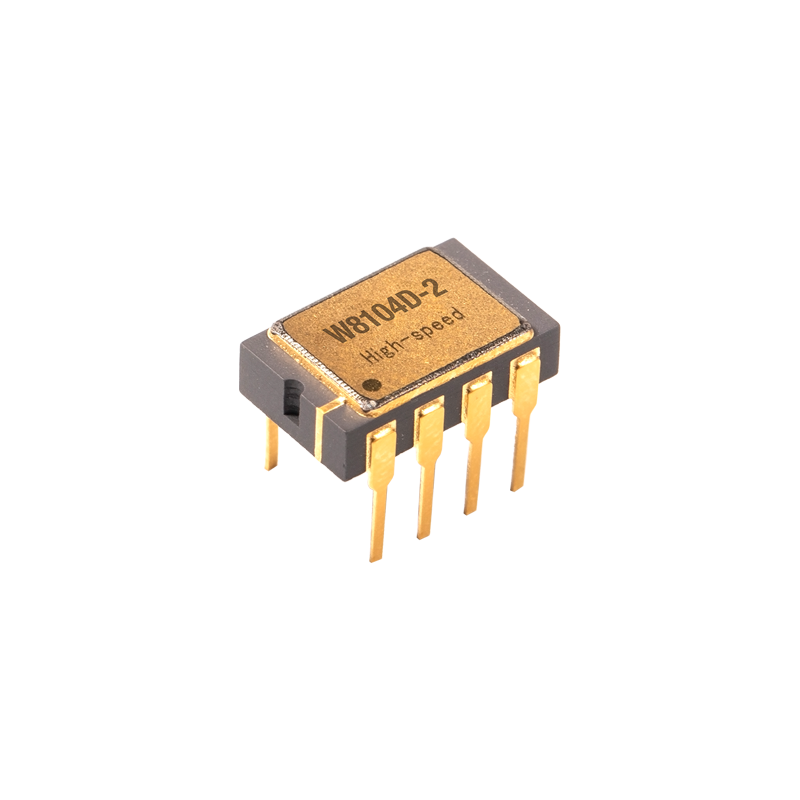

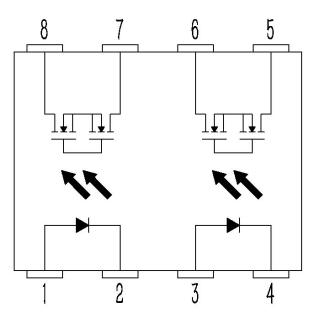

W8104D-2 | DIP8/двухканальный |  |  |

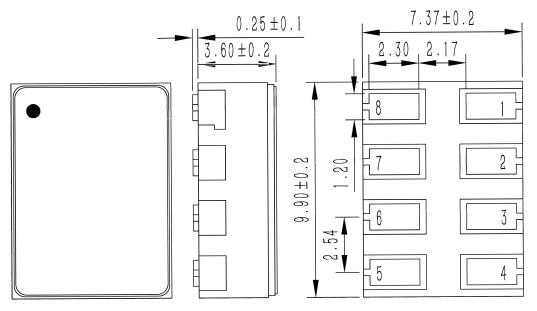

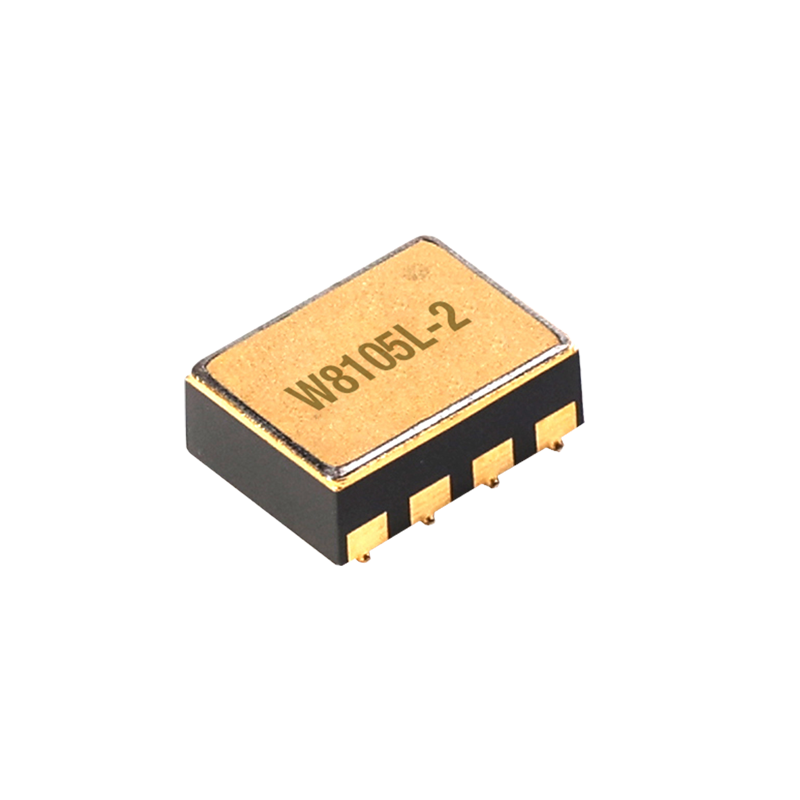

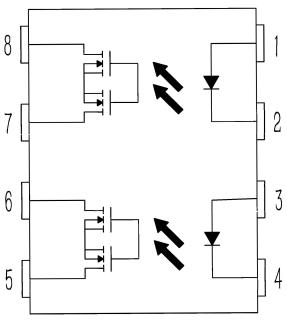

W8105L-2 | SMD8/двухканальный |  |  |

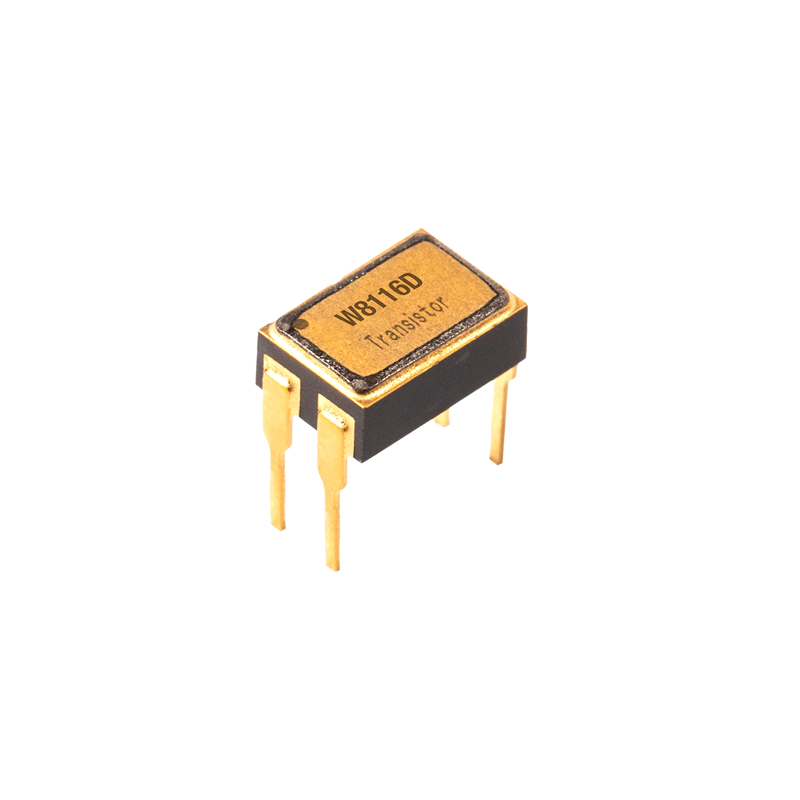

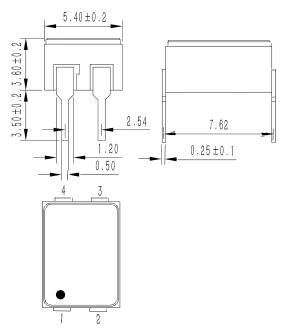

W8116D | DIP4/один канал |  |  |
Чтобы обеспечить плавную интеграцию в современные производственные процессы, мы предоставляем универсальные спецификации упаковки, адаптированные к различным масштабам производства. В зависимости от конкретной модели и требований вашей сборочной линии эти компоненты доступны в стандартной упаковке, защищающей от влаги, или в удобных форматах ленты и катушек. Такая гибкость обеспечивает идеальную совместимость с автоматизированными машинами для поверхностного монтажа, что значительно увеличивает производительность производства и снижает количество ошибок при сборке при больших объемах производства.
Обеспечение надежной поставки компонентов так же важно, как и технические характеристики самих деталей. Используя обширные возможности массового производства и тщательно управляемую систему резервных запасов, мы обеспечиваем непоколебимую стабильность цепочки поставок. Наша оптимизированная логистическая сеть позволяет нам обеспечивать быструю и надежную доставку для крупномасштабных закупок, гарантируя, что ваши производственные графики остаются полностью непрерывными, независимо от колебаний рынка.
Более того, наша приверженность вашему успеху выходит далеко за рамки физической доставки компонентов. Мы предоставляем комплексную техническую поддержку и помощь в проектировании, чтобы ускорить цикл разработки. Наша специализированная команда разработчиков приложений на местах всегда готова предоставить подробные отчеты об испытаниях производительности, проверенные эталонные схемы приложений и индивидуальное руководство по выбору компонентов. Наши специалисты всегда готовы помочь вашим электронным системам достичь оптимальной производительности и надежности — от начальной стадии проектирования до устранения неполадок после продажи.
