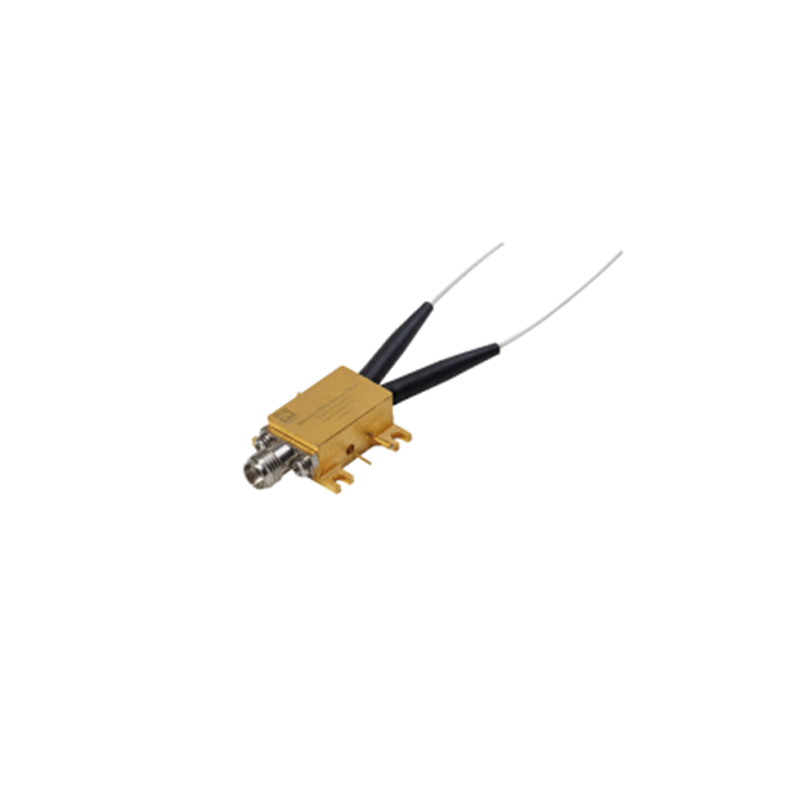

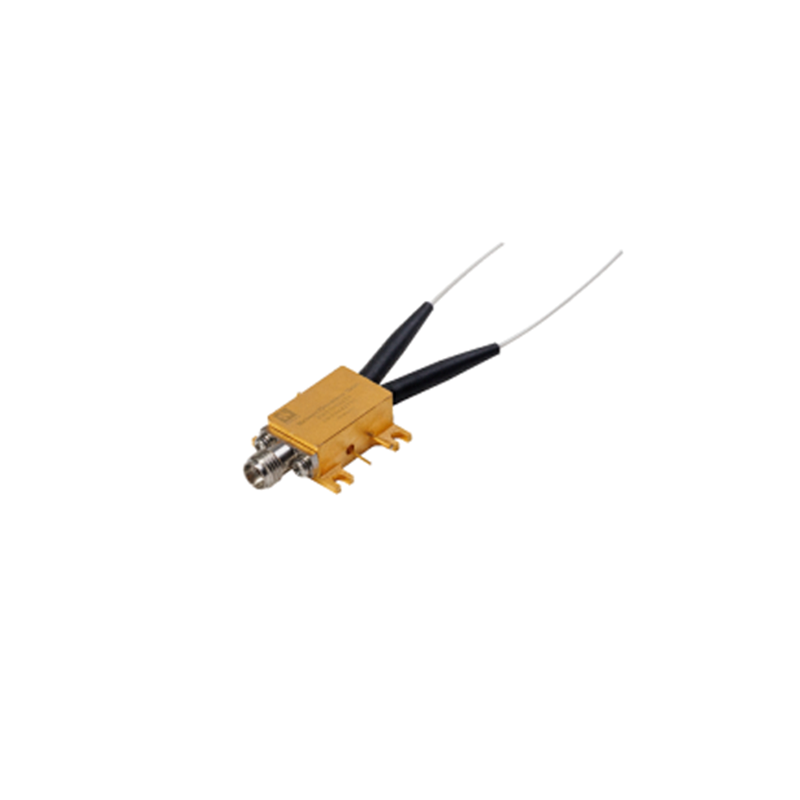

Широкополосный приемник InGaAs со сбалансированным фотодетектором серии EBPD

Обзор широкополосной серии приемников балансных фотодетекторов InGaAs-EBPD

Серия широкополосных приемников со сбалансированным фотодетектором InGaAs-EBPD разработана для обеспечения точного преобразования оптических сигналов в электрические для требовательных систем оптической связи и датчиков. Благодаря использованию тщательно подобранной пары сверхмалошумящих фотодиодов InGaAs, интегрированных с широкополосным трансимпедансным усилителем (TIA), этот приемник обеспечивает стабильное усиление и чувствительность в широком диапазоне длин волн. Оптические системы часто страдают от ухудшения качества сигнала, но эта сбалансированная архитектура фотодиода максимизирует соотношение сигнал/шум. Он обеспечивает высокий коэффициент подавления синфазного сигнала (CMRR) и высокую чувствительность, что позволяет инженерам точно улавливать слабые оптические сигналы. Независимо от того, используется ли серия EBPD в лабораторных исследованиях или интегрирована в сложное промышленное измерительное оборудование, она гарантирует точный сбор сигнала. Внутренняя архитектура сводит к минимуму искажения, гарантируя, что ваша оптическая сеть сохранит оптимальную производительность даже в изменяющихся условиях окружающей среды. Каждое устройство проходит строгий контроль качества, предоставляя проверенные кривые пропускной способности и отклика для проверки его производительности перед интеграцией. Такой тщательный подход к качеству гарантирует, что приемник соответствует точным рабочим параметрам, сокращая время настройки и повышая общую надежность системы.

Конкретные применения широкополосного балансного фотодетектора InGaAs

• Оптическая передача в свободном пространстве: балансный фотодетектор серии EBPD превосходно подходит для оптической передачи в свободном пространстве, снижая атмосферную турбулентность и помехи фонового света. Его высокий коэффициент подавления синфазного сигнала эффективно подавляет окружающий шум, обеспечивая четкую передачу данных на большие расстояния. Это делает его важным компонентом для создания безопасных и стабильных оптических каналов в средах, где развертывание физического волокна нецелесообразно.

• Радарная система: при интеграции в передовые радиолокационные системы, в частности в доплеровский LiDAR и системы когерентного обнаружения, этот InGaAs-приемник обеспечивает высокоскоростной отклик, необходимый для точных измерений скорости и расстояния. Способность работать с оптической мощностью высокой насыщенности гарантирует, что приемник остается стабильным даже при воздействии интенсивных отраженных сигналов, обеспечивая точное картографирование окружающей среды и отслеживание целей.

• Радиочастотная фотоника. В области радиочастотной фотоники решающее значение имеет поддержание целостности сигнала в процессе оптического преобразования в электрическое. Этот сбалансированный приемник с фотодетектором минимизирует потери, зависящие от поляризации (PDL), и обеспечивает высоколинейный выходной сигнал, что жизненно важно для сохранения точности радиочастотных сигналов, модулированных на оптические несущие. Он эффективно устраняет разрыв между оптической и микроволновой областями.

• Когерентная оптическая связь: адаптированный для сложных форматов модуляции, таких как DPSK и DQPSK, приемник извлекает фазово-кодированную информацию с поразительной точностью. Устраняя компоненты постоянного тока шума относительной интенсивности (RIN) и шума усиленного спонтанного излучения (ASE), он значительно снижает частоту ошибок по битам в оптических сетях дальней связи.

• Распределенное распознавание оптоволокна и рефлектометр: для систем мониторинга состояния конструкций и оптических рефлектометров во временной области (OTDR) сверхнизкий уровень шума и высокая чувствительность встроенного трансимпедансного усилителя позволяют обнаруживать мельчайшие сигналы обратного рассеяния. Это расширяет диапазон обнаружения и улучшает пространственное разрешение в обширных оптоволоконных сетях.

Основные характеристики приемника балансного фотодетектора серии EBPD

• Широкая полоса пропускания. Внутренняя архитектура широкополосного приемника со сбалансированным фотодетектором InGaAs серии EBPD оптимизирована для поддержки исключительно широкой полосы пропускания. Сочетая хорошо согласованные фотодиоды InGaAs с трансимпедансным усилителем широкого спектра, устройство улавливает быстрые оптические переходные процессы без ухудшения качества сигнала. Такая обширная частотная характеристика имеет решающее значение для передачи данных с высокой пропускной способностью и мониторинга в реальном времени, гарантируя, что высокоскоростные оптические изменения преобразуются в точные электрические сигналы без снижения пропускной способности системы.

• Низкая задержка канала: задержки обработки сигнала сведены к минимуму благодаря оптимизированной схеме этого балансного фотодетектора. Низкая задержка канала обеспечивает немедленное опто-электрическое преобразование, что является фундаментальным требованием для чувствительных ко времени приложений, таких как когерентное обнаружение и быстрые петли обратной связи. Уменьшая временную задержку между оптическим входом и радиочастотным выходом, системные архитекторы могут добиться более точной синхронизации и более оперативного управления механизмами в сложных фотонных сетях.

• Широкий диапазон рабочих температур. Разработанный для обеспечения надежности в различных условиях, приемник сохраняет стабильные оптические характеристики в широком диапазоне рабочих температур. Термическая стабильность заложена в выбор компонентов и дизайн упаковки, предотвращая дрейф чувствительности или ухудшение полосы пропускания при воздействии экстремальных температур или холода. Этот надежный температурный допуск гарантирует бесперебойную работу в развернутых на местах системах LiDAR, в промышленных средах измерения и в некондиционируемых шкафах с оборудованием.

• Снижение шума и целостность сигнала. Сбалансированный механизм обнаружения специально разработан для подавления синфазного шума, исключая постоянные компоненты шума RIN и ASE. В сочетании с чрезвычайно низкими потерями, зависящими от поляризации, приемник обеспечивает очень линейный электрический выходной сигнал. Такое подавление шума преобразуется непосредственно в более чистый сигнал, что позволяет более точно восстанавливать данные в средах с ограниченным шумом.

• Адаптируемость упаковки и интерфейса. Чтобы удовлетворить различные требования к интеграции, серия EBPD предлагает гибкие варианты упаковки, включая компактные конструкции с выводами и оптические входы со свободным пространством. В стандартную комплектацию входит РЧ-выходной интерфейс SMA, обеспечивающий прямое подключение к осциллографам, анализаторам спектра и коммуникационной инфраструктуре. Кроме того, пользовательские конфигурации выводов и размеры корпуса могут быть адаптированы в соответствии с ограничениями специализированного оборудования.

• Мощность и надежность. Приемник рассчитан на работу в сложных оптических условиях, поддерживает входную оптическую мощность с высокой насыщенностью без повреждений или серьезных нелинейных искажений. Такая мощность обеспечивает долгосрочную стабильность работы, сокращая интервалы технического обслуживания и затраты на замену для сетевых операторов и исследовательских центров.
