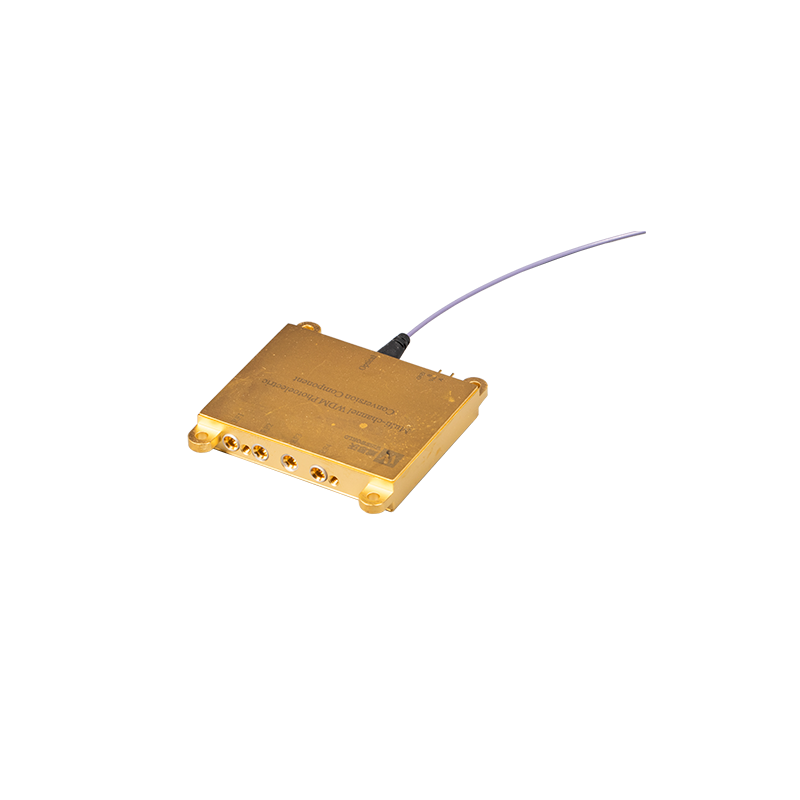

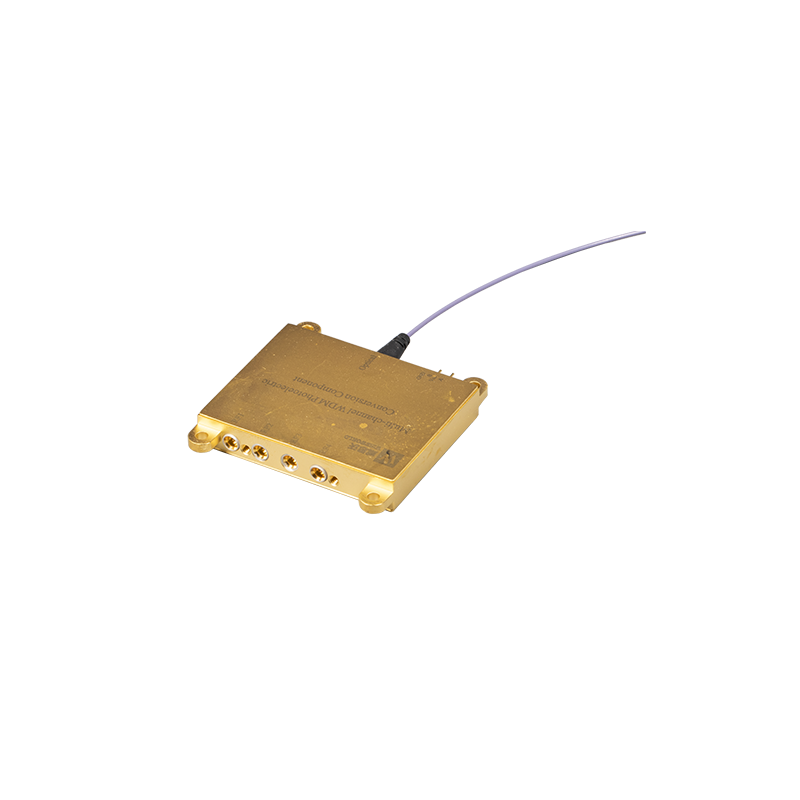

Оптический приемник многоканального модуля фотоэлектрического преобразования WDM представляет собой компактное устройство с высокой степенью интеграции, разработанное с учетом требований миниатюризации и легкости микроволновых фотонных систем и линий оптической передачи аналоговых сигналов. Он поддерживает вход многоканального оптического сигнала и выход многоканального радиочастотного сигнала с дополнительными частотными диапазонами 18 ГГц и 35 ГГц, а также полосой пропускания 3 дБ более 18 ГГц. Модуль использует технологию фотонной гибридной интеграции, объединяя фотодетектор InGaAs , LNA (малошумящий усилитель) , WDM (мультиплексор с разделением по длине волны) , цифровое управление затуханием и схему управления приводом в герметичный корпус. Имея дополнительные 4 или 8 каналов, он имеет ВЧ-выход сопротивлением 50 Ом, который хорошо реагирует на длины волн 1310 и 1550 нм, а также дополнительный малый радиус изгиба волокна 10 мм, что устраняет необходимость во внешних цепях. Диапазон рабочих температур от -55℃～60℃ обеспечивает стабильную работу в экстремальных условиях и поддерживает цифровое затухание, управляемое сигналом RS485, для регулировки межканальной амплитуды, полностью отвечая требованиям применения массива, миниатюризации и высокой надежности. Его можно настроить в соответствии с потребностями клиента, что делает его предпочтительным решением для спутниковой связи, радиолокационных систем и систем электронной разведки.
Объединяет фотодетектор InGaAs , LNA, WDM, цифровое управление затуханием и схему управления приводом в одном корпусе, обеспечивая высокую степень интеграции и уменьшая объем системы и сложность интеграции.
Фотодетектор InGaAs обеспечивает высокочувствительное обнаружение оптического сигнала, а LNA минимизирует шум сигнала во время фотоэлектрического преобразования, улучшая соотношение сигнал/шум.
Предлагает дополнительные номера каналов 4 и 8, адаптируясь к потребностям передачи сигнала в системах различного масштаба.
Поддерживает дополнительные диапазоны частот 18 ГГц и 35 ГГц, что соответствует частотным требованиям большинства микроволновых фотонных и разведывательных систем.
Радиочастотный выход сопротивлением 50 Ом соответствует стандартным интерфейсам радиочастотной системы, обеспечивая плавное соединение с последующим оборудованием.
Устраняет необходимость во внешних вспомогательных цепях, упрощая проводку системы и снижая общую стоимость системы.
Поддерживает длины волн 1310 нм и 1550 нм с дополнительным радиусом изгиба волокна 10 мм, что повышает гибкость установки на месте.
Применяется технология герметичной упаковки для изоляции внешних воздействий окружающей среды и продления срока службы модуля.
Отвечает требованиям применения массива, реализуя синхронную работу нескольких модулей для повышения эффективности обработки сигналов системы.
Компактный размер и легкая конструкция подходят для сценариев размещения миниатюрного оборудования в ограниченном пространстве.
Осуществляет высокоточную передачу спутниковых аналоговых сигналов, поддерживая построение стабильных и надежных каналов спутниковой связи.
Многоканальная конструкция отвечает потребностям приема и обработки многолучевого спутникового сигнала, улучшая пропускную способность связи.
Передаёт аналоговые сигналы радара с низкими потерями и высокой точностью, гарантируя, что радиолокационная система сможет точно обнаруживать и идентифицировать цели.
Возможность высокочастотной поддержки адаптируется к требованиям высокоскоростной передачи сигналов современных радиолокационных систем.
Обеспечивает распределенную передачу разведывательных сигналов, обеспечивая целостность и работоспособность разведывательных данных в сложных электромагнитных условиях.
Функция управления цифровым затуханием регулирует межканальную амплитуду, реализуя сбалансированную передачу сигнала многоканальных разведывательных данных.
Параметр | Спецификация |
Количество каналов | 4, 8 Опционально |
Частотный диапазон | 18 ГГц, 35 ГГц опционально |
Полоса пропускания 3 дБ | ≥18 ГГц |
Рабочая температура | -55℃～60℃ |
Поддерживаемые длины волн | 1310 нм, 1550 нм |
Выходное сопротивление | ВЧ-выход 50 Ом |
Радиус изгиба волокна | 10 мм (опционально) |
Интерфейс управления | RS485 для цифрового контроля затухания |
Встроенные компоненты | Фотодетектор InGaAs, LNA, WDM, цифровое затухание, схема управления приводом |
Тип упаковки | Герметичная упаковка |
Кастомизация | Поддерживается |
Оптический приемник многоканального модуля фотоэлектрического преобразования WDM доступен для запросов и закупок по всему миру. Мы предоставляем целевые решения для различных сценариев применения: от тестирования образцов до массового производства.
Зайдите на страницу нашего продукта [ http://en-site49987400.micyjz.com/Multi-channel-WDM-Photoelectric-Conversion-Module-Optical-Receiver-pd531265938.html] и отправьте информацию о своем запросе, включая требуемый номер канала, диапазон частот и область применения. Наша техническая команда оценит ваши потребности и предложит индивидуальные решения, а отдел продаж предложит подробное предложение и план доставки. Мы предоставляем техническую поддержку на месте для клиентов, осуществляющих оптовые закупки, чтобы помочь в интеграции и отладке системы.
Вы можете управлять функцией цифрового ослабления через интерфейс сигнала RS485. Эта функция позволяет точно регулировать амплитуду каждого канала, обеспечивая сбалансированный выходной сигнал между несколькими каналами.
В настоящее время ресивер поддерживает дополнительные конфигурации каналов: 4 и 8. Если вам нужно больше каналов, мы можем предоставить услуги индивидуальной разработки в соответствии с вашими конкретными требованиями.
Да. Диапазон рабочих температур от -55℃～60℃ и герметичная конструкция упаковки позволяют адаптироваться к условиям низкой температуры и низкого давления на больших высотах, обеспечивая стабильную работу оборудования спутниковой связи.
Приемник предназначен для использования по принципу «включай и работай» без сложной отладки. Для сценариев применения массива наша техническая группа может предоставить бесплатное руководство по отладке, чтобы обеспечить синхронную работу нескольких модулей.
