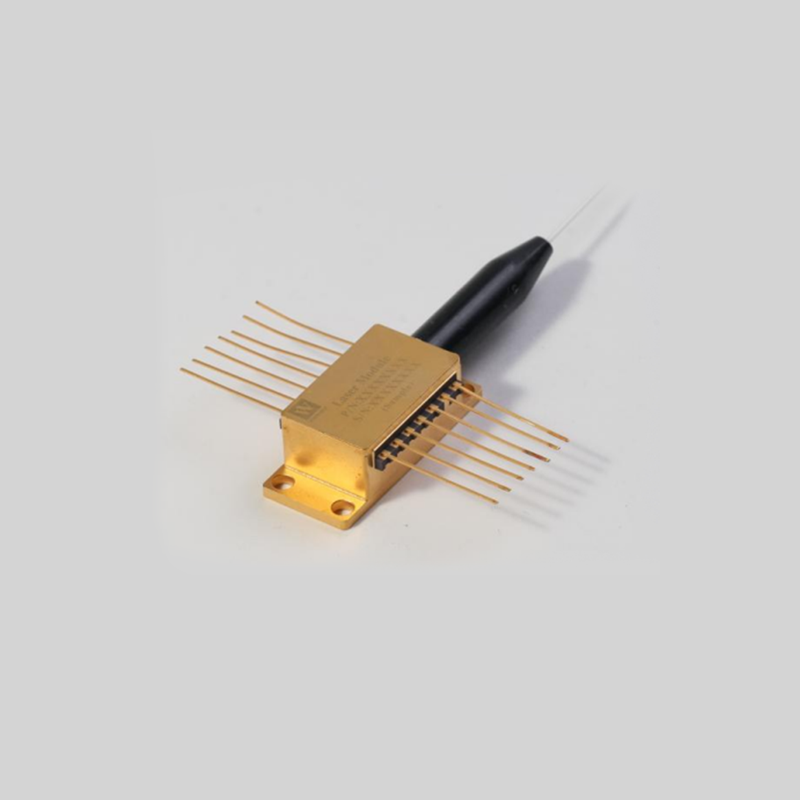

Оптический передатчик CWDM и DWDM: в чем разница?

Проблема нехватки оптоволокна становится растущим кошмаром для современных центров обработки данных. Сетевые операторы должны быстро наращивать пропускную способность, не прокладывая новое дорогостоящее физическое волокно. Мультиплексирование с разделением по длине волны (WDM) блестяще решает эту проблему с пропускной способностью. Вы можете увеличить пропускную способность существующей инфраструктуры, просто обновив терминальное оборудование. Однако выбор правильной инфраструктуры по-прежнему имеет решающее значение для баланса первоначальных капитальных затрат и будущей масштабируемости сети.

В основе этого технического решения лежит оптический передатчик. Этот единственный компонент преобразует необработанные электрические данные в точные оптические длины волн. Он определяет точность, максимальную дальность передачи и общую пропускную способность всей вашей сети. Если вы выберете неправильный тип передатчика, вы рискуете столкнуться с серьезными узкими местами из-за увеличения требований к полосе пропускания.

Мы предоставим прозрачное сравнение передатчиков CWDM и DWDM на основе спецификаций. Вы узнаете об основных механических различиях, компромиссах при развертывании и четких ограничениях масштабирования. Это руководство поможет вам уверенно ориентироваться в сложных циклах закупок и наметить надежные решения по сетевой архитектуре.

Ключевые выводы

• Передатчики CWDM предлагают экономичное неохлаждаемое решение для нужд на коротких расстояниях (до 80 км) и с меньшей пропускной способностью (до 18 каналов).

• В передатчиках DWDM используются лазеры с прецизионным охлаждением для достижения узкого разноса каналов, что обеспечивает высокую плотность передачи на большие расстояния (более 96 каналов).

• Первоначальные затраты на развертывание CWDM значительно ниже, но DWDM обеспечивает превосходную долгосрочную окупаемость инвестиций для быстрорастущих сетей или сетей операторского класса.

• Инновации в форм-факторе, такие как модуль оптического передатчика Mini DM, устраняют пробел для развертывания в ограниченном пространстве.

Основная механика передатчиков WDM

Оптический передатчик служит основной цели в любой оптоволоконной сети. Он преобразует электрические сигналы данных в мультиплексированные оптические световые потоки. Передатчик излучает эти цветные световые потоки по оптоволоконному кабелю. Принимающая сторона затем перехватывает и декодирует эти потоки обратно в цифровые данные. Основное различие между различными технологиями WDM заключается в том, как передатчик генерирует и управляет этими отдельными световыми каналами.

Характеристики лазерного оптического передатчика CWDM DFB

Грубое мультиплексирование с разделением по длине волны (CWDM) основано на простоте и надежности. Лазерный оптический передатчик CWDM DFB использует неохлаждаемые лазеры с распределенной обратной связью (DFB). Поскольку в этих лазерах отсутствуют механизмы активного охлаждения, длины волн их излучаемого излучения слегка дрейфуют при колебаниях температуры окружающей среды.

Инженеры проектируют системы CWDM так, чтобы они могли спокойно выдерживать большие колебания температуры. Отраслевой стандарт предусматривает огромное пространство в 20 нанометров между каждым каналом. Такое широкое пространство гарантирует, что каналы не перекрываются, даже если лазер смещается во время сильной жары или холода. Неохлаждаемая конструкция потребляет значительно меньше энергии. Однако его спектральная эффективность по своей сути ограничена. Вы просто не сможете упаковать множество каналов в одну нить волокна, используя такое большое расстояние.

Общие характеристики включают в себя:

• Широкий диапазон рабочих температур без внешнего климат-контроля.

• Меньшее энергопотребление на порт.

• Упрощенная архитектура внутренних компонентов.

• Совместимость с пассивным мультиплексированием.

Характеристики лазерного оптического передатчика DWDM DFB

Плотное мультиплексирование с разделением по длине волны (DWDM) использует совершенно другой инженерный подход. Для лазерного оптического передатчика DWDM DFB требуются точно управляемые охлаждаемые DFB-лазеры. Производители интегрируют термоэлектрические охладители (TEC) непосредственно в корпус преобразователя. TEC постоянно контролирует лазерный диод и регулирует внутреннюю температуру для стабилизации выходного сигнала.

Такое управление температурой обеспечивает абсолютную стабильность длины волны. Заблокированные длины волн предотвращают перекрестные помехи в соседних каналах. Следовательно, сетевые инженеры могут размещать каналы DWDM невероятно близко друг к другу — часто всего на расстоянии 0,8 нанометра друг от друга. Такое узкое расстояние обеспечивает передачу данных с высокой плотностью. Компромисс предполагает более высокое энергопотребление и большую сложность на уровне компонентов. Активное охлаждение требует больше электроэнергии и генерирует собственное вторичное тепло внутри стойки с оборудованием.

Ключевые атрибуты DWDM включают в себя:

• Строгая терморегуляция посредством встроенного TEC.

• Высокая спектральная эффективность.

• Чрезвычайная точность длины волны.

• Совместимость со специализированными оптическими усилителями.

Техническое сравнение: характеристики CWDM и DWDM

Понимание исходных спецификаций жизненно важно для сетевых архитекторов. Мы собрали основные эксплуатационные различия между CWDM и DWDM для прямого сравнения. Эта структура позволяет вам точно оценить, в чем каждая технология превосходна, а в чем она не дотягивает.

Сравнение технических характеристик передатчика WDM

Расстояние между каналами и пропускная способность.
Расстояние между каналами в 20 нм в CWDM напрямую ограничивает общее количество каналов. Стандартные сети CWDM поддерживают до 18 каналов. И наоборот, DWDM работает строго в пределах спектра C-диапазона. Разнос каналов 0,8 нм (100 ГГц) или 0,4 нм (50 ГГц) позволяет DWDM передавать 40, 80 или даже 96+ каналов по одной оптоволоконной паре. Эта разница в пропускной способности ошеломляет быстрорастущие сети.

Ограничение дальности передачи
CWDM фактически достигает 80 километров. Он использует широкий спектр длин волн. Многие из этих длин волн испытывают сильное затухание в стандартном кварцевом стекле. Кроме того, длины волн CWDM не совпадают должным образом с волоконными усилителями, легированными эрбием (EDFA). Длины волн DWDM идеально вписываются в рабочее окно EDFA. Вы можете многократно усиливать сигналы DWDM, перемещая их на тысячи километров.

Модуляция и скорость.
Современные сети требуют высокоскоростных протоколов. CWDM эффективно обрабатывает трафик Ethernet 10G и 25G. Однако выход за пределы 25G на канал в CWDM приводит к серьезным проблемам с дисперсией сигнала. DWDM поддерживает усовершенствованную когерентную оптику. Эти сложные форматы модуляции позволяют передатчикам DWDM без особых усилий обрабатывать длины волн 100G, 400G и даже 800G.

Бизнес-логика и рентабельность инвестиций: какой подход подойдет вашей сети?

Технические спецификации имеют значение, но коммерческие результаты определяют фактические решения о закупках. Сетевые операторы должны преобразовать длины волн и типы лазеров в осязаемую бизнес-логику. Каждая технология уникально подходит для конкретных финансовых и операционных сценариев.

Когда выбирать CWDM

CWDM отлично подходит для сред, требующих быстрого и экономичного увеличения пропускной способности на коротких расстояниях. Обычно он идеально подходит для корпоративных локальных сетей (LAN), межсетевых соединений центров обработки данных ближней связи (DCI) и городских сетей доступа.

Коммерческое преимущество полностью основано на первоначальной экономии и простоте. Вы получаете существенное снижение затрат на трансивер, поскольку производители отказываются от дорогостоящего оборудования для охлаждения. Во многих развертываниях CWDM используются полностью пассивные мультиплексоры и демультиплексоры. Эти пассивные устройства не требуют электрической энергии. Они просто подключаются к оптоволокну и механически разделяют свет. Это приводит к значительному снижению текущих эксплуатационных затрат на электроэнергию. Если вашему объекту необходимо соединить только два здания по всему городу, CWDM предлагает непревзойденное и экономичное решение.

Когда выбирать DWDM

DWDM берет на себя тяжелую работу по созданию крупных инфраструктурных сетей. Вам требуется DWDM для сетей операторов связи, региональной транспортировки на большие расстояния и гипермасштабируемых приложений DCI. Масштаб этих сетей делает CWDM совершенно неадекватным.

Коммерческое преимущество требует долгосрочной перспективы. DWDM требует значительно более высоких первоначальных капитальных затрат. Передатчики стоят дороже, а активные мультиплексоры требуют питания и управления. Однако DWDM обеспечивает экспоненциально более низкую стоимость за бит по мере масштабирования потребности в полосе пропускания. Добавление 40-го или 80-го канала к существующему шасси DWDM обходится незначительно. Развертывание надежной магистрали DWDM предотвращает болезненные и дорогостоящие обновления по принципу «копировать и заменять» в будущем. Вы строите шоссе один раз, а позже просто добавляете больше полос с помощью модульных обновлений.

Устранение форм-фактора и ограничений развертывания

Сетевые реалии часто диктуют выбор технологий в такой же степени, как и потребности в полосе пропускания. Следы оборудования и реалии окружающей среды создают серьезные препятствия для полевых инженеров.

Проблемы космоса и экологического следа

Традиционное оборудование DWDM занимает значительное физическое пространство. Стандартные системы шасси занимают несколько стоек в центре обработки данных. Они громоздки и энергоемки. Это создает огромный барьер для периферийного развертывания. Телекоммуникационные компании все чаще переносят вычислительные мощности на периферию сети. В уличных шкафах, вышках сотовой связи и шкафах удаленных предприятий просто не хватает физического места для устаревшего оборудования DWDM.

Роль компактных модулей

Производители оборудования осознают это ограничение. Инновации в форм-факторе устраняют пробел для развертывания в ограниченном пространстве. Инженеры теперь используют модуль оптического передатчика Mini DM для обеспечения высокой пропускной способности в невероятно ограниченном пространстве. Эти миниатюрные корпуса обеспечивают надежную работу, не занимая традиционного места.

Аналогично, Compact CWDM (CCWDM) предлагает миниатюрную альтернативу стандартным кассетам CWDM. CCWDM использует технологию оптики свободного пространства для уменьшения размера оборудования мультиплексирования. Эти компактные решения легко вписываются в многолюдные уличные помещения. Они дают законные ответы на вопросы расширения сетей 5G, где пространство остается в дефиците.

Компромиссы при развертывании

Вы не можете сконденсировать высокопроизводительную оптику, не столкнувшись с физикой. Миниатюрные оптические модули высокой плотности требуют значительных усилий по управлению температурным режимом. Передатчики генерируют тепло. Плотно упакованные модули концентрируют это тепло на очень маленьких участках. В периферийных средах часто отсутствует выделенное кондиционирование воздуха. Проектировщики сети должны предусмотреть достаточный пассивный воздушный поток или локализованный теплоотвод. Игнорирование тепловой плотности при развертывании компактных модулей приводит к преждевременному отказу оборудования и сбоям в работе сети.

Схема принятия решений: 4 вопроса перед закупками

Выбор между CWDM и DWDM не обязательно должен быть игрой в догадки. Мы разработали прагматичный контрольный список для покупателей технологий. Ответы на эти четыре вопроса обеспечат четкую логику составления короткого списка для вашего следующего развертывания.

1. Текущая и будущая пропускная способность оптоволокна. На каком уровне пропускная способность оптоволокна сейчас составляет 50 % или 90 %? Посмотрите на свои трехлетние прогнозы роста. Если вы уже используете 90 % мощности, вам следует по умолчанию использовать DWDM. Ограничение CWDM в 18 каналов слишком быстро затормозит ваш рост.

2. Требования к расстоянию: превышает ли какое-либо отдельное соединение в предлагаемой вами сети 80 километров? Если ответ положительный, CWDM немедленно дисквалифицируется. Вы не можете эффективно усиливать сигналы CWDM. Вам потребуются усилители DWDM и EDFA для передачи сигналов на большие расстояния.

3. Дорожная карта скорости передачи данных. Планируете ли вы переход на длины волн 100G, 400G или даже 800G? CWDM надежно обрабатывает 10G и 25G. Продвижение высокоскоростной когерентной оптики требует точности и управления дисперсией, присущих системам DWDM.

4. Экологическая реальность: есть ли в периферийных точках вашей сети активная мощность охлаждения, необходимая для оборудования DWDM? Если ваше развертывание включает в себя невентилируемые уличные шкафы, нагревающиеся под летним солнцем, вам, вероятно, понадобится экологически устойчивое оборудование CWDM, которое выдерживает резкие перепады температур.

Заключение

Оптические передатчики составляют сердцевину современных оптоволоконных сетей. Передатчики CWDM обеспечивают надежную работу без охлаждения. Они остаются практичным и экономичным выбором при увеличении пропускной способности на короткие расстояния. Если вам необходимо эффективно соединить локальные центры обработки данных, CWDM обеспечит отличные результаты.

И наоборот, передатчики DWDM представляют собой необходимые инвестиции для долгосрочного масштабирования с высокой плотностью размещения. Их охлаждаемая лазерная архитектура жестко фиксирует длины волн, открывая огромную пропускную способность каналов. Хотя первоначальные инвестиции кажутся тяжелыми, DWDM защищает вашу инфраструктуру от стремительно растущих требований к пропускной способности.

Ваш следующий шаг требует сбора данных. Мы настоятельно рекомендуем вам проверить текущее использование оптоволокна. Составьте план своих физических расстояний и прогнозируемого роста трафика в течение следующих пяти лет. Наконец, проконсультируйтесь с инженером по оптическим сетям. Профессиональная оценка поможет вам разработать стратегию развертывания, соответствующую вашим конкретным техническим требованиям и финансовым ограничениям.

Часто задаваемые вопросы

Вопрос: Можно ли использовать CWDM и DWDM по одному и тому же волокну?

А: Да. Сетевые инженеры достигают этого с помощью гибридных установок WDM. Вы можете мультиплексировать определенные каналы DWDM в существующие сети CWDM. Обычно каналы DWDM распределяются по длинам волн CWDM 1530 и 1550 нм. Это позволяет вам расширить пропускную способность устаревшей сети CWDM, не отказываясь от первоначальных инвестиций в оборудование.

Вопрос: Почему оптический передатчик DWDM дороже, чем передатчик CWDM?

О: Разница в цене напрямую связана со сложностью компонентов. Для передатчиков DWDM требуются лазеры с прецизионным охлаждением. Производители должны интегрировать термоэлектрические охладители (TEC) для стабилизации температуры лазера. Кроме того, системы DWDM требуют улучшенной компенсации дисперсии и более жестких производственных допусков для предотвращения перекрестных помех в каналах. Эти компоненты премиум-класса увеличивают производственные затраты.

Вопрос: Нужны ли мне оптические усилители для обоих?

О: Нет. CWDM обычно не поддерживает волоконные усилители, легированные эрбием (EDFA), из-за серьезного несоответствия длин волн. Его каналы находятся за пределами оптимального окна усиления. Однако DWDM в значительной степени полагается на устройства EDFA. Эти усилители естественным образом усиливают сигналы DWDM, позволяя свету преодолевать тысячи километров без потери данных.
