Выбор правильного оптического передатчика представляет собой основную инженерную дилемму в современной сетевой архитектуре. Инженеры постоянно балансируют строгие бюджеты каналов, целостность сигнала и ограничения физического пространства. Обе основные технологии преобразуют электрические данные в оптические сигналы. Однако их внутренние механизмы радикально меняют устойчивость к дисперсии, дальность передачи и управление температурой. Прямая модуляция напрямую изменяет ток лазера для внедрения данных. Внешняя модуляция основана на непрерывной волне в сочетании с отдельным высокоскоростным оптическим затвором.
Эта статья предоставляет сетевым архитекторам и техническим группам четкую, основанную на фактических данных структуру оценки. Мы рассмотрим точные технические компромиссы между лазерами с прямой модуляцией (DML) и лазерами с внешней модуляцией (EML). Понимание этих явных различий обеспечивает оптимальную производительность сети. Вы узнаете, как эффективно адаптировать каждую конкретную технологию к конкретным сценариям развертывания. Это предотвращает излишнее проектирование и сохраняет топологию сети простой и надежной.
Прямая модуляция (DM): очень экономичный и компактный вариант для приложений с меньшим радиусом действия и низкой скоростью, но ограничен частотным чирпом и хроматической дисперсией.
Внешняя модуляция (EM): необходима для сетей дальней связи и с высокой пропускной способностью, обеспечивая превосходное качество сигнала, высокие коэффициенты затухания и низкий уровень частотной модуляции, хотя и более высокую стоимость и сложность.

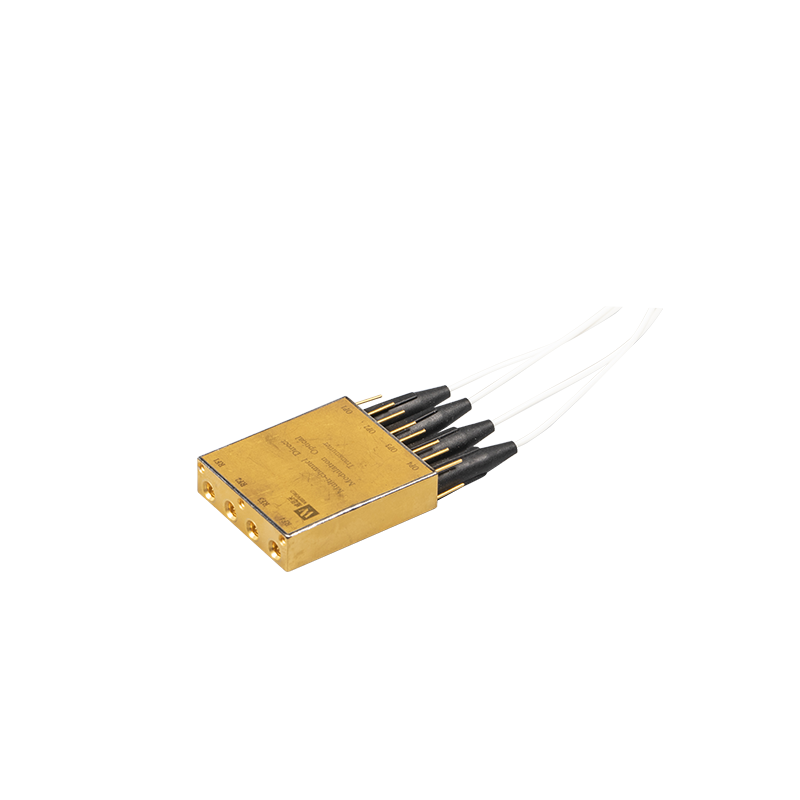

Инновационный форм-фактор: расширенные конфигурации, такие как многоканальный оптический передатчик DM и мини-модуль оптического передатчика с внешней модуляцией, стирают традиционные границы развертывания.
Факторы совокупной стоимости владения. Решение должно учитывать не только стоимость компонентов, но и управление температурным режимом, тип волокна и требования к долгосрочной масштабируемости сети.
Твердое понимание базовой физики устройств поможет вам принимать более правильные архитектурные решения. Каждый оптический передатчик по своей сути работает как электрооптический преобразователь. Тем не менее, метод, который он использует для манипулирования фотонами, диктует общий потолок его производительности.
Прямая модуляция основана на относительно простом процессе. Возбуждающий электрический ток непосредственно модулирует лазерный диод. В большинстве современных сетей для этой задачи используется лазер с распределенной обратной связью (DFB). Когда входной ток колеблется между высоким и низким состояниями, лазер излучает соответствующие импульсы света.
Эта простота создает неотъемлемый физический побочный продукт. Изменение тока возбуждения по своей сути меняет плотность носителей внутри резонатора лазера. Этот быстрый сдвиг меняет показатель преломления активной области. Результатом является чирп переходной частоты. Спектр сигнала постоянно расширяется во время передачи данных. На более длинных оптоволоконных расстояниях хроматическая дисперсия рассеивает эти расширенные сигналы, серьезно ухудшая целостность сети.
Внешняя модуляция отделяет генерацию света от процесса кодирования данных. Внутренний лазер работает строго в режиме непрерывной волны (CW). Он излучает устойчивый, непрерывный луч света. Этот стабильный свет затем проходит через внешний модулятор.
Инженеры обычно используют модулятор Маха-Цендера (MZM) или электроабсорбционный модулятор (EAM). Внешнее устройство действует как сверхскоростной затвор. Он блокирует или пропускает непрерывный световой луч на основе входящего потока электрических данных. Эта физическая изоляция защищает лазер от переходных флуктуаций тока. Он эффективно устраняет прямой частотный чирп, сохраняя узкий и стабильный оптический спектр.
Выбор оптического передатчика требует оценки множества взаимодействующих переменных. Вы должны оценить, как каждый тип модуляции обрабатывает расстояние, мощность и четкость сигнала.
Высокий чирп, присущий прямой модуляции, ограничивает возможный диапазон передачи. Поскольку модулированные импульсы проходят через стандартное одномодовое волокно, волны разной длины распространяются с несколько разной скоростью. Высокий уровень шума усугубляет этот эффект. Импульсы в конечном итоге смазываются друг другом.
Внешняя модуляция поддерживает почти нулевой чирп. Импульсы остаются острыми и плотно сдерживаемыми. Это минимальное расширение спектра позволяет сигналу распространяться значительно дальше. Вы можете передавать сигналы EML на огромные расстояния, прежде чем они потребуют сложной оптической регенерации.
Коэффициент затухания измеряет разницу мощности между передаваемой оптической «1» и «0». Более высокий ER указывает на более четкий и определенный сигнал. Прямая модуляция, естественно, с трудом достигает высокого ER. Полное отключение тока возбуждения приводит к неприемлемой задержке включения лазера.
Здесь превосходят внешние модуляторы. Они физически поглощают или перенаправляют свет. Это позволяет им достичь гораздо более высокого ER. Высокий ER дает идеальную глазковую диаграмму. Следовательно, вы увидите значительно более низкую частоту ошибок по битам (BER) на принимающей стороне.
Ограничения по мощности часто диктуют архитектурный выбор. Прямая модуляция обычно обеспечивает более низкую максимальную выходную мощность. Слишком сильное нажатие DML резко увеличивает тепловую нестабильность и чирп.
Напротив, изоляция лазера позволяет добиться агрессивного усиления. Для соединений на большие расстояния, требующих огромной оптической силы, инженеры часто используют мощный лазерный оптический передатчик с внешней модуляцией DFB . Такое устройство может передавать чистые, мощные сигналы по обширным городским маршрутам или дальним маршрутам без необходимости немедленного усиления в середине пролета.
Физические ограничения традиционно ограничивают производительность DML на более низких гигабитных скоростях. Динамика несущих внутри резонатора лазера противостоит переключению сверхвысоких частот. EML обходят эту внутреннюю физику. Внешний электрооптический эффект действует на гораздо более высоких частотах. Внешняя модуляция остается общепринятым стандартом для 100G, 400G и новых одноволновых каналов.
Метрика оценки | Прямая модуляция (DML) | Внешняя модуляция (EML) |
|---|---|---|
Частота Чирпа | Высокий | От очень низкого до нуля |
Допуск на дисперсию | Низкий (требуются более короткие пробеги) | Высокий (подходит для дальних перевозок) |
Коэффициент вымирания | Умеренный | Отличный |
Максимальная скорость передачи данных | Нижние границы (обычно до 25G/50G) | Сверхвысокие (100G, 400G, 800G) |
Сложность схемы | Простой | Сложный |
Игнорирование ограничений хроматической дисперсии на участках оптоволокна, превышающих 20 километров.
Не учитывается тепловое воздействие встроенных модуляторов на плотных лицевых панелях.
Предполагая, что прямая модуляция линейно масштабируется до более высоких скоростей передачи данных без серьезного ухудшения качества сигнала.
Прямая модуляция обеспечивает наиболее оптимизированное решение для многих сетевых топологий. Когда расстояние не является основным препятствием, DML предлагают огромные преимущества в эффективности. Вы должны сформулировать свои бизнес-обоснования вокруг уменьшения занимаемой площади и сложности.
Вы обнаружите, что прямая модуляция широко используется в межсоединениях центров обработки данных (DCI). Корпоративные локальные сети (LAN) также в значительной степени полагаются на эту технологию. Оптоволокно до дома (FTTH) и пассивные оптические сети (PON) используют DML исключительно на границе абонента. Кроме того, более короткие линии доступа к метро длиной менее 40 километров представляют собой основные зоны развертывания.
DML имеют очень оптимизированную архитектуру. Они требуют более простой схемы драйвера. Они устраняют необходимость в отдельном физическом блоке модулятора. Это снижает общее энергопотребление на порт. Следовательно, вы можете получить невероятно плотную конфигурацию портов на одной лицевой панели коммутатора. Упрощенная конструкция существенно увеличивает общий выход компонентов во время производства.
Современная инженерия продвинула ограничения DML вперед за счет умного распараллеливания. Среды с ограниченным пространством часто требуют более высокой совокупной пропускной способности без перехода к сложным внешним структурам. Для достижения этой цели архитекторы используют многоканальный оптический передатчик DM . Используя параллельные оптические каналы, такие как архитектуры CWDM4, вы можете мультиплексировать несколько более простых потоков DML. Это обходит ограничения скорости на одной длине волны. Он обеспечивает огромную пропускную способность данных, сохраняя при этом меньший физический объем прямой модуляции.
Определенные инженерные пороги требуют бескомпромиссной линейности сигнала. Когда оптическая линия связи должна охватывать большие расстояния или передавать экстремальные объемы данных, внешняя модуляция становится строго обязательной. Прирост производительности легко оправдывает дополнительную сложность интеграции.
Дальняя связь полностью зависит от EML. Сверхскоростные базовые сети не допускают размытия сигнала. Системы плотного мультиплексирования с разделением по длине волны (DWDM) требуют ограниченного разноса каналов. Чирп DML может вызвать неприемлемые перекрестные помехи в средах DWDM. Кроме того, аналоговая передача кабельного телевидения требует идеальной линейности сигнала. Любое отклонение вносит искажения. Внешняя модуляция гарантирует требуемую строгую линейность.
Исторически внешние модуляторы представляли собой громоздкие дискретные компоненты. Они занимали значительное пространство на доске. Современная интегрированная фотоника фундаментально решила эту проблему. Передовые технологии изготовления объединяют непрерывный лазер и модулятор на одном чипе.
Эта интеграция ведет непосредственно к мини-модулю оптического передатчика с внешней модуляцией . Теперь инженеры могут встроить высокопроизводительную технологию EML в сверхплотные подключаемые приемопередатчики. Форм-факторы, такие как QSFP-DD, теперь позволяют удобно размещать внешние модуляторы. Вы можете обеспечить производительность базовой сети непосредственно на границе сети.
Пассивные оптические сети часто содержат множество оптических разветвителей. Каждый разветвитель вносит значительные вносимые потери. Для прохождения сигнала через несколько точек разделения требуется огромная начальная мощность запуска. Прямая модуляция не может безопасно генерировать эту мощность без искажения сигнала. Интеграция внешнего модулятора со специальным мощным DFB-лазером прекрасно решает это физическое ограничение.
Обещания, заявленные в спецификациях, редко сохраняются в реальных условиях. Вы должны оценить риски внедрения, чтобы обеспечить долгосрочную стабильность сети. Понимание физической операционной среды столь же важно, как и понимание оптической физики.
Все лазерные диоды плохо реагируют на колебания температуры. Изменение температуры приводит к изменению длины оптического резонатора. Это изменяет выходную длину волны. Лазеры с прямой модуляцией оказываются особенно чувствительными к этому тепловому дрейфу. Они часто требуют точного термоэлектрического охлаждения (TEC).
Внешние модуляторы генерируют дополнительное окружающее тепло. Требуемое напряжение смещения на модуляторе создает тепловые потери. Однако, поскольку лазер EML работает при постоянном токе, его базовая работа остается очень стабильной. Перед развертыванием EML высокой плотности необходимо оценить доступную инфраструктуру охлаждения стоек.
Всегда обеспечивайте достаточный приток воздуха вокруг клеток приемопередатчиков EM.
Постоянно контролируйте температуру окружающей среды в стойке с помощью автоматизированной телеметрии.
Внедрите интеллектуальные алгоритмы управления TEC для предотвращения образования конденсата.
Добавление компонентов увеличивает математическую вероятность отказа. Внешние модуляторы по своей сути добавляют внутреннюю точку оптических вносимых потерь. Свет должен физически проходить через дополнительную среду. Кроме того, это усложняет схему драйвера.
Вы должны рассчитать среднее время наработки на отказ (MTBF). Высокоинтегрированная и более простая установка DM обычно может похвастаться более высоким MTBF исключительно за счет меньшего количества компонентов. Вы должны сопоставить эту грубую надежность с преимуществами производительности сложной ЭМ-сборки.
Недостаточная спецификация оптического передатчика представляет собой серьезные долгосрочные риски. Выбор прямой модуляции исключительно из соображений простоты может ограничить вашу архитектуру. Если скорость передачи данных в сети резко возрастет в течение следующих трех лет, каналы DML могут столкнуться с жесткой физической стеной. Вы можете столкнуться с весьма разрушительным сценарием «вырвать и заменить». Всегда анализируйте свои долгосрочные планы использования пропускной способности. Избыточные возможности расстояния и скорости сегодня часто препятствуют масштабным архитектурным изменениям завтра.
Инженерный выбор между прямой и внешней модуляцией требует строгого и объективного расчета. Вы должны постоянно взвешивать расстояние, скорость передачи данных и пределы дисперсии с учетом доступной площади и тепловых ограничений. Прямая модуляция лучше всего подходит для слоев с высокой плотностью доступа и коротким доступом. Внешняя модуляция доминирует, когда абсолютная целостность сигнала на больших расстояниях не подлежит обсуждению.
В дальнейшем мы рекомендуем следующие практические шаги для ваших отделов закупок и проектирования:
Прежде чем рассматривать трансиверы, составьте список требований к максимально точному расстоянию связи.
Рассчитайте бюджет оптических потерь для наихудшего случая, принимая во внимание все пассивные соединения и разветвители.
Определите пределы тепловыделения на единицу стойки, чтобы избежать перегрева модуля.
Спрогнозируйте требуемую скорость передачи данных на каждую длину волны на следующие пять лет.
Избегайте доработки архитектурных планов в вакууме. Мы настоятельно рекомендуем вам проконсультироваться со специализированной командой технических инженеров. Запросите подробную демонстрацию или подробные характеристики производительности. Соответствие точной архитектуры передатчика уникальной топологии вашей сети гарантирует стабильность работы.
О: Технически да, но только на исключительно коротких дистанциях. Однако плотное расположение каналов представляет собой серьезный архитектурный риск. Высокочастотный чирп, присущий прямой модуляции, вызывает расширение спектра. Это неизбежно приводит к серьезным перекрестным помехам между соседними каналами DWDM. Внешняя модуляция остается строгим, общепринятым стандартом для DWDM.
О: Да, обычно он потребляет немного больше общей мощности. Компонент внешнего модулятора требует постоянного электрического напряжения смещения, чтобы функционировать как затвор. Однако современная фотонная интеграция резко сократила этот разрыв в мощности. Сегодня они гораздо более эффективны по сравнению с устаревшими дискретными конструкциями EML.
Ответ: Сигналы с высоким чирпом быстро ухудшаются на больших оптических расстояниях. Это ухудшение вынуждает инженеров использовать высокочувствительные и современные приемники. В качестве альтернативы вам необходимо установить специальные модули компенсации дисперсии вдоль оптоволоконной линии. Эта дополнительная сложность приемника часто сводит на нет первоначальную простоту аппаратного обеспечения, полученную при использовании передатчика с прямой модуляцией.
