Преобразование сигналов определяет максимальную выживаемость сети. Оптический передатчик действует как абсолютная узкая точка в любом канале RF over Fiber (RFoF). В этом случае целостность радиочастотного сигнала остается наиболее уязвимой к вносимому шуму и внезапной нелинейности.
Во время проектирования инженеры сталкиваются со строгим балансированием. Вы должны совмещать доступную полосу пропускания, расстояние передачи и форм-фактор оборудования, чтобы избежать серьезного риска ухудшения сигнала. Такие проблемы, как лазерный чирп, ограничение формы сигнала и шум относительной интенсивности, могут легко разрушить идеальную систему связи. Эти неизбежные физические ограничения требуют тщательного выбора оборудования и строгих протоколов тестирования.
В этой статье представлена надежная основа оценки для сетевых инженеров и системных архитекторов. Мы изучаем критически важные спецификации, разнообразные сценарии развертывания и скрытые риски интеграции. Вы узнаете, как определить и составить список точного оборудования, необходимого для вашего следующего развертывания.
Тип модуляции определяет пределы производительности; Прямая модуляция подходит для экономичных низкочастотных каналов, тогда как внешняя модуляция необходима для высокочастотных приложений с высокой линейностью.
Выбор лазера (например, стандартный DFB или CWDM DFB) напрямую влияет на масштабируемость, пропускную способность канала и возможности мультиплексирования длин волн.
Форм-фактор и управление температурой неразделимы; Развертывание мини-передатчиков требует строгого соблюдения ограничений по размеру, весу и мощности (SWaP) без ущерба для динамического диапазона.
Технические характеристики необходимо оценивать в контексте общего бюджета оптической линии, включая чувствительность приемника и вносимые потери пассивных компонентов.
Мы должны установить приемлемые базовые показатели, прежде чем проверять конкретные аппаратные компоненты. Вам нужны строгие целевые показатели отношения сигнал/шум (SNR) и отношения несущей к шуму (CNR). Потеря сквозного соединения напрямую влияет на доступный оптический бюджет. Без четких критериев успеха системные архитекторы рискуют переусердствовать с проектированием канала и зря потратить ценное пространство в стойке.
Мы сопоставляем требования к передатчику с конкретными вариантами использования на раннем этапе проектирования. Разные приложения требуют совершенно разных профилей производительности.
SATCOM (L-диапазон, S-диапазон, C-диапазон): В спутниковых нисходящих каналах большое внимание уделяется исключительно низкому фазовому шуму. Высокая линейность остается критически важной для поддержки сложных схем модуляции на больших физических расстояниях.
Кабельное телевидение и вещание. Сетевые архитекторы уделяют большое внимание равномерности широкополосных частот. Вы также сталкиваетесь со строгими ограничениями на композитные искажения второго порядка (CSO) и композитные тройные биения (CTB) в перегруженных планах каналов.
Распределенные антенные системы (DAS) и GPS: эти установки требуют чрезвычайно тесной синхронизации. Минимальная задержка обработки обеспечивает точное распределение времени в огромных сотовых зонах.
Расстояние между оптоволоконными кабелями строго определяет общий бюджет оптической линии связи. Вы рассчитываете ожидаемое затухание в одномодовом оптоволокне в децибелах на километр (дБ/км). Стандартное волокно длиной 1550 нм теряет примерно 0,25 дБ на каждый километр пройденного расстояния. Этот базовый расчет используется для определения абсолютно необходимой выходной оптической мощности. Не полагайтесь на случайные оценки; смоделируйте точный физический путь, включая все соединения и потери в разъемах.
Инженерам приходится выбирать между двумя основными архитектурами модуляции. Каждый подход имеет определенные физические преимущества и строгие инженерные ограничения.
Этот механизм работает путем модуляции тока смещения лазера напрямую с использованием входящего радиочастотного сигнала. Он предлагает простой подход к преобразованию радиочастотного сигнала в оптический. Интенсивность лазерного диода просто возрастает и падает в соответствии с приложенным ВЧ-напряжением.
Прямая модуляция остается высокорентабельной и конструктивно простой. Он использует меньше внутренних компонентов и потребляет значительно меньше энергии. Однако он весьма склонен к лазерному чирпу при динамических нагрузках. Ограничения полосы пропускания обычно ограничивают максимальную производительность от 3 до 6 ГГц.
Вы получите оптимальные результаты, используя мини-оптический передатчик с прямой модуляцией для компактных развертываний на периферии сети. Эти устройства незаменимы там, где пространство для оборудования остается ограниченным, а диапазон частот остается умеренным.
В этом усовершенствованном механизме используется лазер непрерывного действия (CW), действующий исключительно как источник света. Он использует внешний модулятор, обычно интерферометр Маха-Цендера, для кодирования радиочастотного сигнала на пути света.
Внешняя модуляция обеспечивает исключительную линейность в широком спектре. Он легко поддерживает высокие частоты в диапазоне от 10 ГГц до 40 ГГц. Вы не испытываете практически никакого звукового сигнала, поскольку лазер работает с постоянной интенсивностью. И наоборот, эта архитектура требует большей сложности, повышенного энергопотребления и более строгого управления температурным режимом.
Мы настоятельно рекомендуем использовать мини-модуль оптического передатчика с внешней модуляцией в авионике с ограниченным пространством. Они также доминируют в современных радиолокационных системах и наземных спутниковых станциях с высокой плотностью размещения. В таких средах категорически требуется бескомпромиссная целостность сигнала.
Основные различия в архитектуре
Операционная функция | Прямая модуляция | Внешняя модуляция |
|---|---|---|
Первичный механизм | Изменение тока смещения | Непрерывный лазер + внешний модулятор |
Практический предел пропускной способности | Обычно 3–6 ГГц | От 10 ГГц до 40+ ГГц |
Линейность системы | Умеренный | Исключительный |
Чувствительность к чирпу | Высокий | Минимальный или нет |
Сложность оборудования | Низкий | Высокий |
Выбор правильного оптического оборудования требует глубокого анализа технических характеристик. Вы должны игнорировать маркетинговые заявления, чтобы понять истинные физические ограничения.

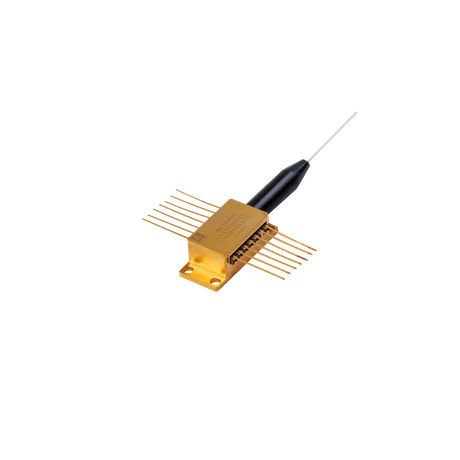

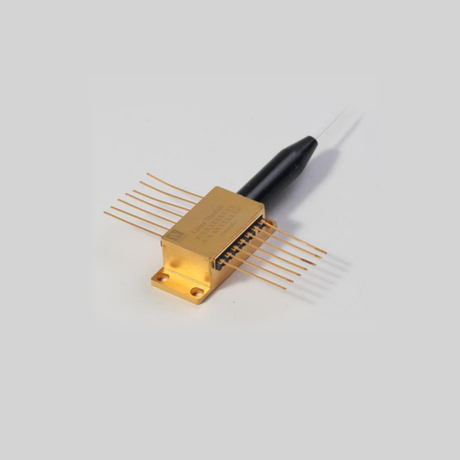

Системные архитекторы в значительной степени полагаются на лазеры с распределенной обратной связью (DFB) для аналоговой передачи. Они обеспечивают чрезвычайно узкую ширину линии, необходимую для высокопроизводительных каналов связи. Узкая ширина линии предотвращает разрушение сигнала хроматической дисперсией на длинных участках волокна.
Вы максимизируете эффективность существующей инфраструктуры за счет интеграции лазерного оптического передатчика CWDM DFB в вашу базовую сеть. Эта конкретная конфигурация позволяет мультиплексировать несколько различных радиочастотных сигналов по одной нити волокна. Грубое мультиплексирование с разделением по длине волны (CWDM) позволяет легко экономить ценные ресурсы темного волокна.
SFDR действует как высшая мера точности аналогового передатчика. Вы измеряете функциональный диапазон между минимальным уровнем шума и порогом недопустимых интермодуляционных искажений третьего порядка (IMD3). Более широкий SFDR гарантирует более четкое воспроизведение сигнала при больших нагрузках трафика с несколькими несущими. Инженеры должны отдавать приоритет высоким значениям SFDR, чтобы не допустить, чтобы продукты интермодуляции заглушали более слабые соседние сигналы.
Собственный лазерный шум напрямую ограничивает максимально достижимое соотношение сигнал/шум. Мы называем это явление шумом относительной интенсивности. Это особенно важно при чувствительной аналоговой передаче. Высокие значения RIN приведут к ухудшению качества несущих сигналов задолго до того, как затухание в оптоволокне станет измеримой проблемой. Вам необходимо искать лазеры с исключительно низким профилем RIN для широкополосных приложений.
Вы должны убедиться, что передатчик поддерживает идеально ровную частотную характеристику. Он должен охватывать ваш конкретный целевой диапазон без резкого спада вблизи верхних или нижних пределов. Неравномерная частотная характеристика приводит к серьезным амплитудным искажениям в сигналах с несколькими несущими. Это искажение заставляет приемники работать усерднее, что в конечном итоге увеличивает частоту битовых ошибок в цифровых наложениях.
Бумажные спецификации редко сохраняются в реальных условиях без изменений. Вы должны активно снижать риски, связанные с окружающей средой и интеграцией оборудования.
Инженеры постоянно балансируют ограничения по размеру, весу, мощности и капиталу. Высокопроизводительные мини-модули сочетают в себе огромную эксплуатационную мощность при небольших физических размерах. Однако они требуют строгого теплоотвода, чтобы предотвратить катастрофический тепловой дрейф длины волны. Плохие пределы рассеивания тепла определяют, насколько плотно вы можете размещать эти компоненты в серверных шкафах или удаленных шкафах.
Обратные отражения представляют серьезную и постоянную угрозу стабильности лазера. Отраженный свет отражается обратно по волокну и сильно разрушает внутренний резонатор лазера. Вы должны оценить компоненты для встроенных оптических изоляторов. Высокие значения оптических возвратных потерь не позволяют этим паразитным отражениям нарушить первоначальную целостность сигнала.
Мощный передатчик может легко перегрузить высокочувствительный приемник. Выходная оптическая мощность никогда не должна превышать порог повреждения фотодиода приемника. Вы должны точно спланировать оптический аттенюатор на этапе проектирования. Неправильное согласование этих концов приводит к серьезному ограничению сигнала и гармоническим искажениям.
Современные удаленные сети требуют высокой гибкости. Вам следует тщательно оценить ценность блоков усиления с цифровой регулировкой. Автоматическая регулировка усиления (AGC) стабилизирует оптический выходной сигнал, несмотря на резкие колебания входного радиочастотного сигнала антенн. Удаленный мониторинг через протоколы SNMP обеспечивает долгосрочную стабильность работы и позволяет упреждающее обнаружение неисправностей.
Переход от технической оценки к фактическим закупкам требует строгой проверки поставщиков. Никогда не предполагайте, что все оборудование работает одинаково в полевых условиях.
Никогда не полагайтесь исключительно на основные характеристики готовых компонентов. Вы должны оценить готовность производителя предоставить необработанные данные испытаний. Ведущие поставщики предлагают настройку параметров по индивидуальному заказу и специальную поддержку инженерной интеграции. Они помогут вам смоделировать точное поведение ссылки перед покупкой.
Прежде чем делать окончательный выбор оборудования, проверьте экологические сертификаты. Для обеспечения строгой защиты вам абсолютно необходимо соответствие MIL-STD. В телекоммуникационной среде строго требуется соответствие NEBS для обеспечения безопасности и надежности. В суровых условиях эксплуатации незащищенная электроника быстро разрушается.
Глянцевые маркетинговые листы часто скрывают фатальные недостатки производительности. Вы должны запросить у производителя подробные технические данные без прикрас.
Требуйте полных файлов S-параметров для точного моделирования на уровне системы.
Запросите графики абсолютного фазового шума, охватывающие несколько сдвигов частоты.
Просмотрите кривые производительности в строгой зависимости от температуры, чтобы проверить термическую стабильность.
Запросите подробные параметры тестирования IMD3, чтобы подтвердить заявленный SFDR.
Выбор оптического передатчика никогда не является изолированным аппаратным решением; вы должны точно согласовать его с ВЧ-входом и выбранным оптическим приемником.
Лица, принимающие решения, должны отдавать приоритет линейности системы (SFDR) и адекватности модуляции, а не исходной оптической выходной мощности.
Заранее проверьте свою среду интеграции, чтобы убедиться, что строгие ограничения SWaP идеально соответствуют имеющимся возможностям управления температурным режимом.
Примите незамедлительные меры: обратитесь непосредственно к разработчикам приложений поставщиков, чтобы всесторонне смоделировать общий бюджет оптической линии связи перед закупкой.
О: Максимальное расстояние передачи сильно зависит от затухания оптического волокна. В среднем это составляет примерно 0,25 дБ/км на длине волны 1550 нм. Вы также должны учитывать выходную мощность лазера и чувствительность приемника. При правильном балансе этих показателей высококачественные каналы связи часто достигают дальности до 100 км без необходимости встроенного оптического усиления.
Ответ: CWDM становится строго необходимым, когда вам нужно расширить пропускную способность канала за счет существующей оптоволоконной инфраструктуры. Вместо того, чтобы протягивать новые кабели, CWDM позволяет одновременно передавать несколько отдельных радиочастотных сигналов. Каждый канал использует отдельную оптическую длину волны, безопасно объединенную в одну нить физического волокна.
О: Если ваша оптическая линия связи проходит на очень коротком расстоянии, затухание в естественном волокне остается низким. Следовательно, высокая выходная мощность передатчика может легко насытить или физически повредить приемный фотодиод. Вы используете оптический аттенюатор для подавления сигнала, безопасно удерживая оптическую мощность в оптимальном динамическом диапазоне приемника.
