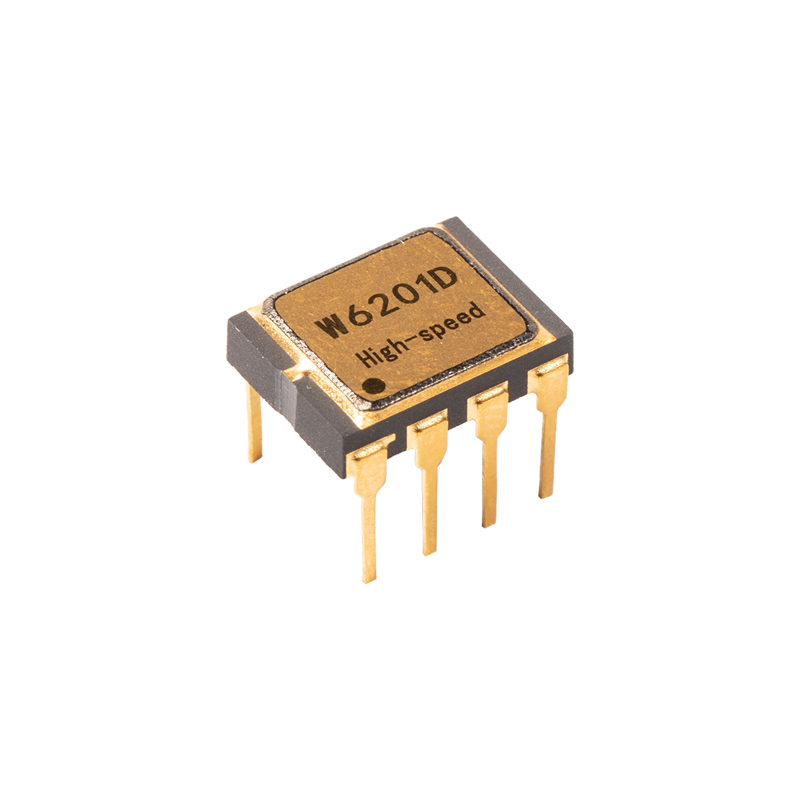

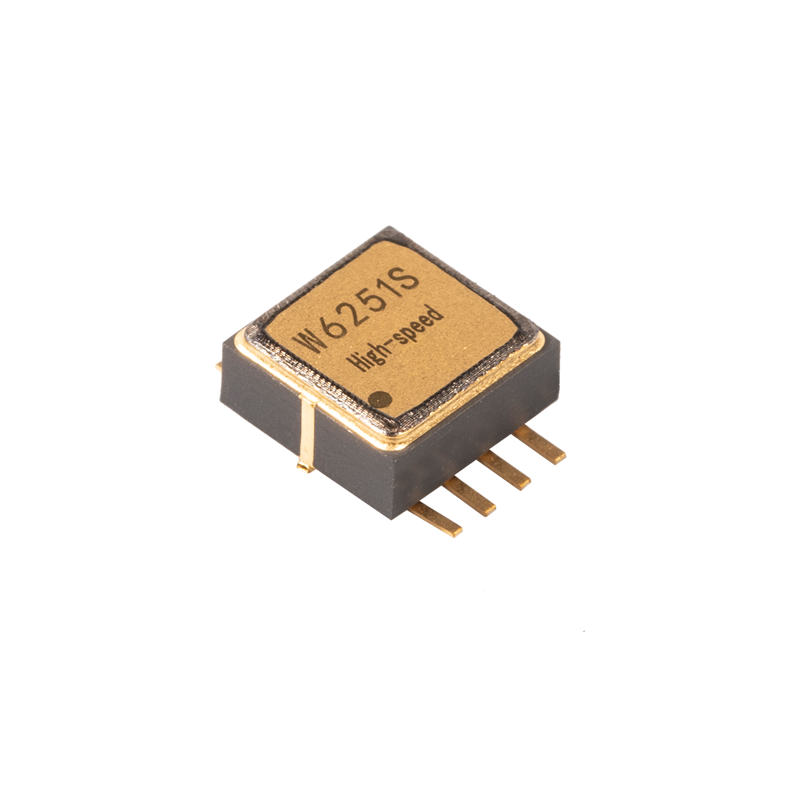

Высокоскоростной W6251D/W6251S/W6201D

В этой серии оптопар используется толстопленочная технология для интеграции инфракрасных диодов и микросхем обработки детекторов в керамический корпус трубки, включающий усовершенствованную схему для обеспечения стабильной и точной передачи сигнала. Доступен двухканальный режим, предоставляющий компактное решение для систем, требующих нескольких изолированных путей передачи сигнала, уменьшающий общее количество компонентов и упрощающий проектирование схемы. Такое сочетание интегрированных компонентов, передовых технологий производства и универсального метода вывода делает оптопары серии W6251D/W6251S/W6201D подходящими для широкого спектра применений, требующих высокой надежности, сильной защиты от помех и стабильной работы.

штат:

Количество:



Запрос цены

Описание продукта

Приложение

• Цифровая изоляция аналого-цифрового, цифро-аналогового преобразования.

• Схемы компьютерного интерфейса

• Схемы интерфейса микросистемы

• Высокоскоростные логические схемы

• Преобразование уровней

• Изоляция входа и выхода прибора.

• Устранение контура заземления

• Замена импульсного трансформатора

Функции

• Напряжение изоляции > 1000 В.

• Напряжение источника питания 4,5–20 В.

• Синфазный выход тотемного столба

• Максимальная скорость 2 Мбит/с.

• Совместимость с LSTTL/TTL/CMOS

• Рабочая температура -55℃～+100℃.

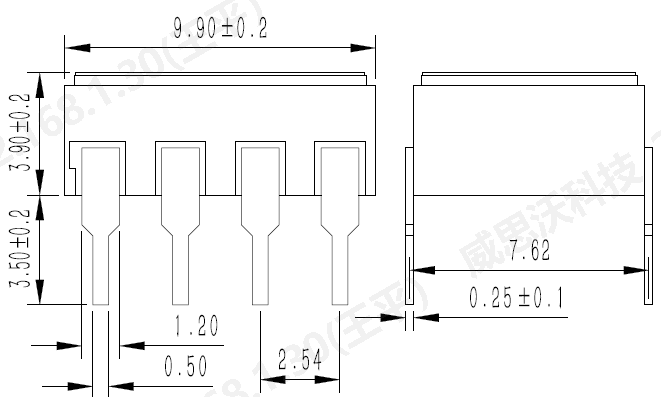

Размеры и определение выводов

Часть №.	Упаковка	Размер (мм)	Определение контакта (вид сверху)

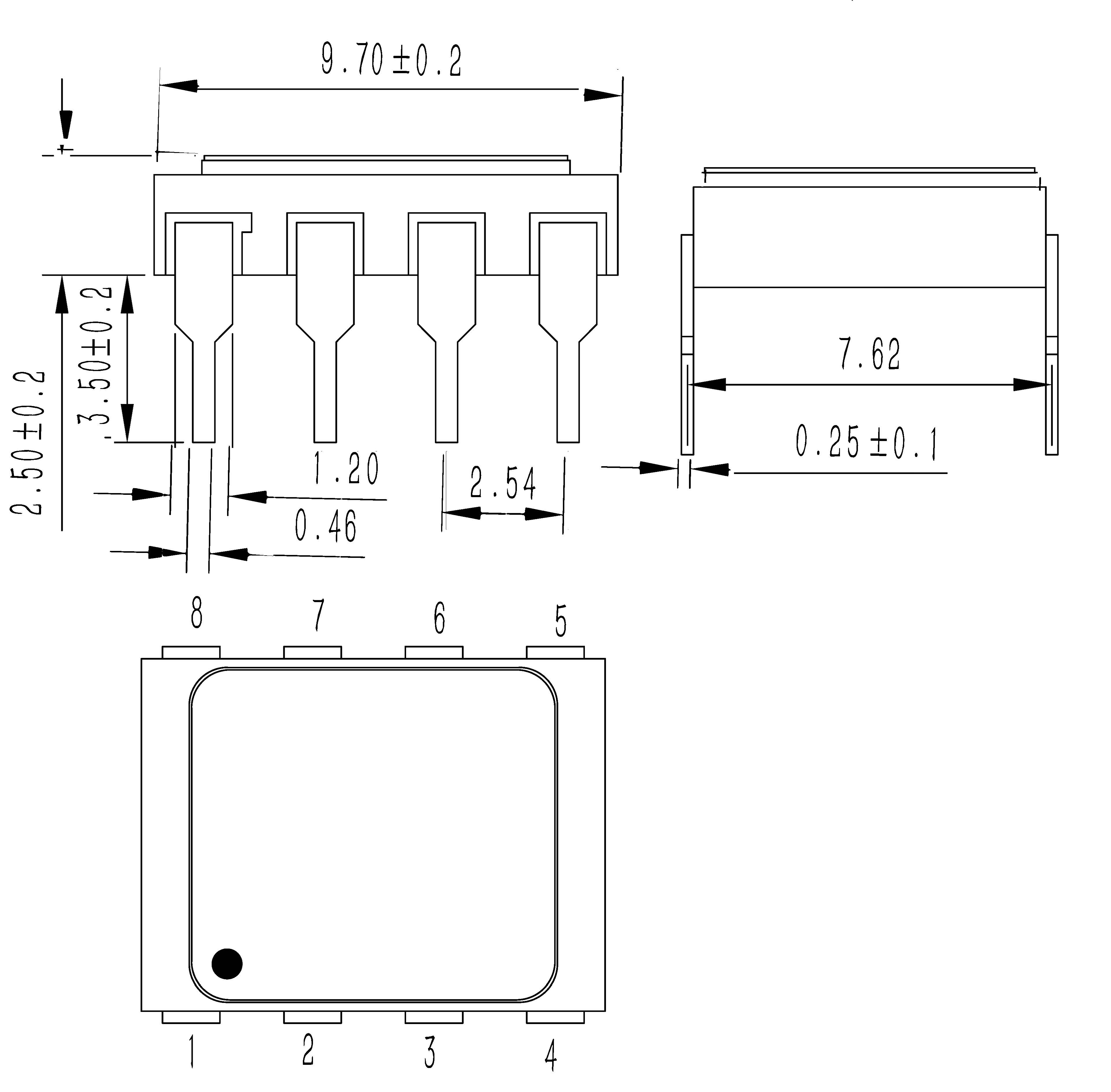

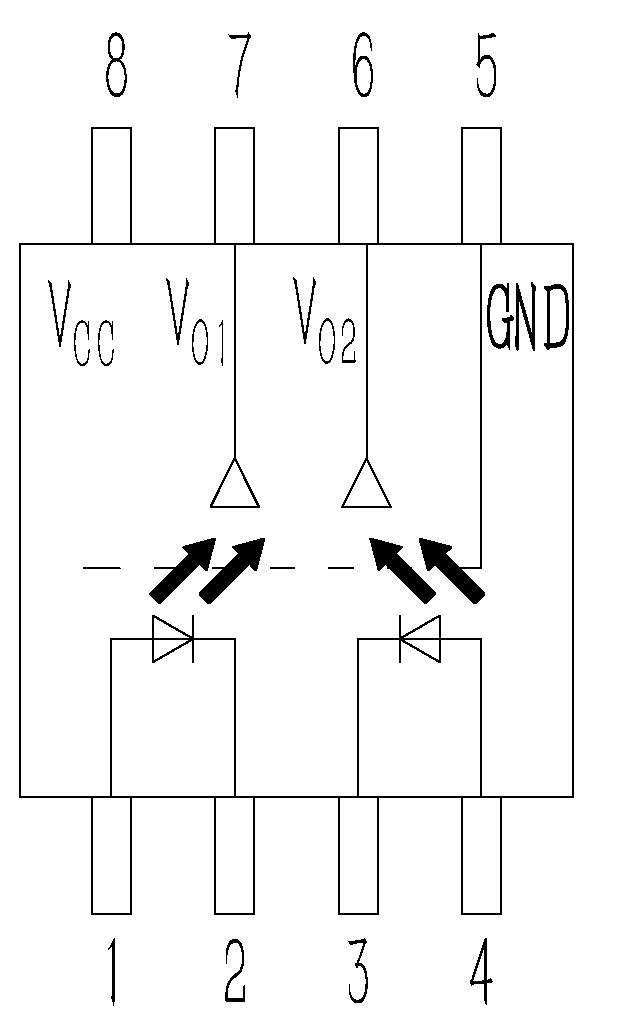

W6251D	DIP8-Двухканальный

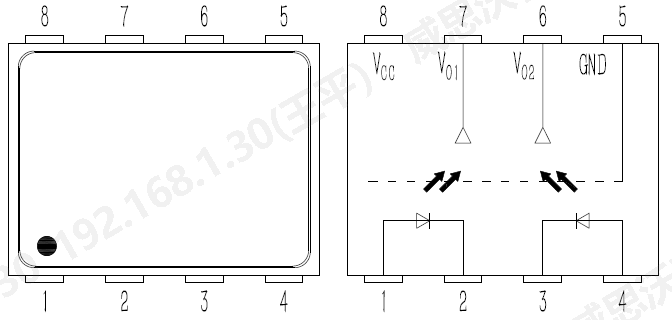

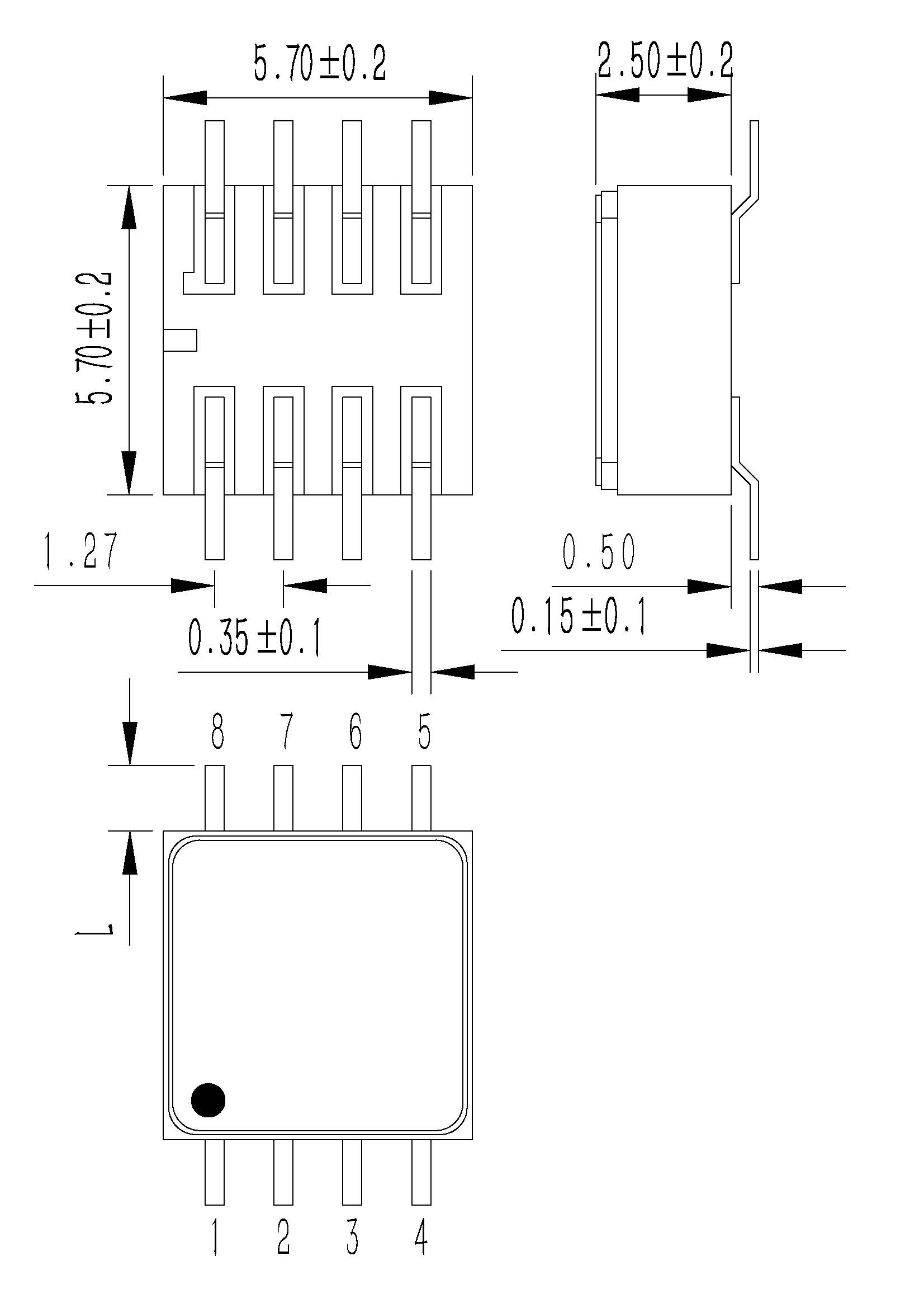

W6251S	СОП8 / Двухканальный

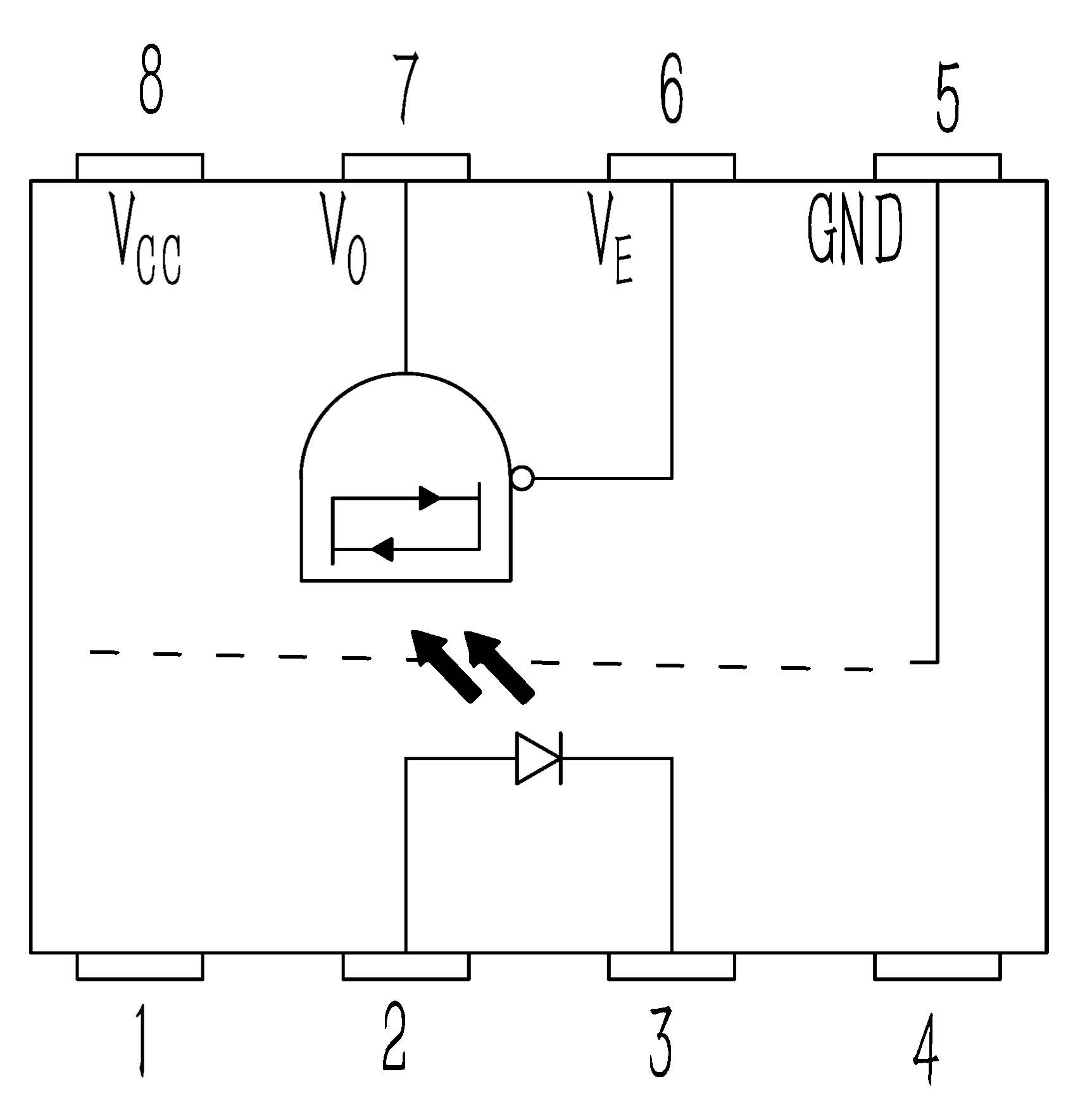

W6201D	DIP8/ Одноканальный
