Оптические линии передачи миллиметрового диапазона волн и ключевые оптические модули

С постоянным развитием технологий оптической связи оптическим линиям передачи миллиметровых волн уделяется все больше внимания. Из-за высокой частоты миллиметрового диапазона традиционные методы передачи по кабелю имеют множество недостатков, таких как большой размер, высокие потери, большой вес и плохая защита от помех. Эти узкие места в значительной степени ограничивают высокочастотные приложения на больших расстояниях. Оптоволоконная передача сигналов миллиметрового диапазона позволяет преодолеть многие недостатки кабельной передачи и стала оптимальным выбором для высокочастотной передачи на большие расстояния.

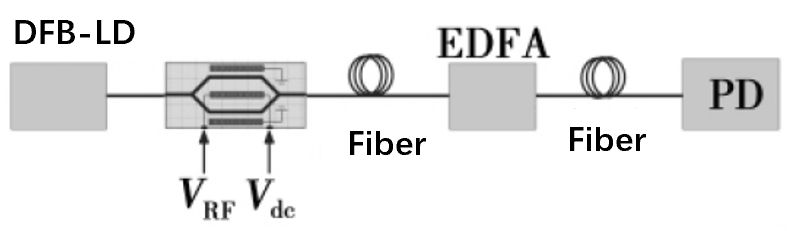

Типичная блок-схема оптической линии связи миллиметрового диапазона показана на рисунке 1.

Для внешней модулированной оптической линии усиление сигнала системы можно выразить как

i _B представляет фототок постоянного тока, принимаемый фотодетектором. , Z _out представляет собой выходную нагрузку, представляет собой реакцию электрооптической модуляции электрооптического модулятора, а Z _{i n} представляет собой входное сопротивление электрооптического модулятора.

Линия состоит из малошумящего мощного лазерного модуля, тонкопленочного модулятора из ниобата лития, оптического волокна и модуля оптического приема миллиметровых волн. Лазерный модуль имеет выходную мощность более 60 мВт и относительную интенсивность шума ниже -160 дБн/Гц; модуль электрооптического модулятора имеет полосу пропускания более 50 ГГц и напряжение полуволны не хуже 3 В; фотоприемный модуль имеет полосу пропускания более 50 ГГц.

На рисунке 2 показано семейство продуктов, разработанное нашей командой, которое можно гибко применять к оптическим линиям передачи миллиметрового диапазона, волоконным линиям задержки миллиметрового диапазона и радиовысотомерам миллиметрового диапазона.

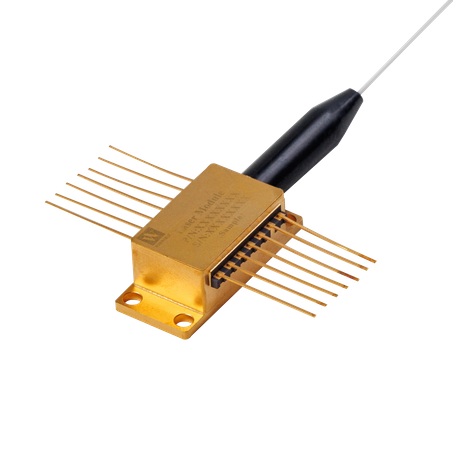

DFB-лазер

модулятор ТФЛН

фотодетектор

Если у вас есть какие-либо технические вопросы относительно дизайна ссылок или приложений для устройств, свяжитесь с нами.
