Стремление к сетям 800G, 1,6T и за пределами 5G предъявляет невероятные новые требования к пропускной способности. Современные сети просто мгновенно требуют большей пропускной способности. Следовательно, оптический модулятор превратился из стандартного компонента в основное узкое место в конструкции системы. Лабораторные условия часто могут похвастаться ошеломляющими скоростями. Однако эти «героические эксперименты» редко воплощаются непосредственно в коммерческую реальность. Инженеры сталкиваются с серьезными препятствиями при сопоставлении возможностей необработанных чипов с реальными радиочастотными драйверами и ограничениями упаковки. Наша цель — отказаться от этих изолированных лабораторных утверждений. Мы хотим создать весьма прагматичную основу для оценки коммерческих скоростей, материальных компромиссов и готовности к интеграции. Вы научитесь правильно анализировать спецификации. Мы покажем вам, как оценить возникающие материальные ограничения. В конечном итоге вы узнаете точные критерии отбора квалифицированного производителя оптического модулятора для вашего следующего высокоскоростного развертывания.
«Скорость» в спецификации (обычно электрооптическая полоса пропускания 3 дБ) редко соответствует скорости развертываемой системы без учета соответствия RF-драйвера и штрафов за компоновку.
Новые платформы материалов (такие как тонкопленочный ниобат лития и плазмоника) расширяют полосу пропускания далеко за пределы 100 ГГц, но сопряжены с отдельными рисками цепочки поставок и зрелости интеграции.
Выбор производителя оптического модулятора требует проверки прозрачности его испытаний, возможностей упаковки и способности сбалансировать высокую полосу пропускания с приемлемым напряжением возбуждения ($V_pi$) и вносимыми потерями.
Высокоскоростное развертывание будет успешным только при совместной разработке с учетом ограничений управления температурным режимом и цифровой обработки сигналов (DSP).
Инженеры часто путают необработанную пропускную способность с фактической пропускной способностью данных. Чтение спецификации поставщика требует строгих определений. Мы должны отделить физические возможности чипа от функциональных реалий сети. Давайте разберем основные компоненты, определяющие скорость модулятора.
Электрооптическая полоса пропускания представляет собой аналоговую частотную характеристику устройства. Отраслевые стандарты определяют это, используя точку спада 3 дБ. Этот показатель указывает частоту, на которой мощность модулированного оптического сигнала падает вдвое по сравнению с его низкочастотной базовой линией. В научных статьях часто рекламируются лабораторные заявления о частоте, превышающей 500 ГГц. Однако этим цифрам часто не хватает коммерческой жизнеспособности. Исследователи исследуют необработанные чипы с помощью специализированного лабораторного оборудования на голых пластинах. Они обходят стандартную упаковку. В реальных условиях отсутствие радиочастотных соединений и серьезные паразитные соединения мгновенно ухудшают эти теоретические максимумы. Вы не сможете установить голый кристалл в телекоммуникационную стойку без надежной упаковки.
Сама по себе пропускная способность не определяет конечную скорость передачи данных. Современная передача в значительной степени опирается на передовые форматы модуляции. Эти форматы используют доступную пропускную способность для передачи больших объемов полезных данных.
NRZ (без возврата к нулю): этот традиционный формат передает один бит на символ. Полоса пропускания 50 ГГц примерно поддерживает скорость передачи данных 50 Гбит/с.
PAM4 (4-уровневая амплитудно-импульсная модуляция): этот формат передает два бита на символ. Это эффективно удваивает скорость передачи данных при той же аналоговой полосе пропускания. Модулятор 50 ГГц теоретически может обеспечить скорость 100 Гбит/с.
DP-16QAM (квадратурная амплитудная модуляция с 16 состояниями и двойной поляризацией): когерентные системы используют этот формат для кодирования нескольких битов по амплитуде, фазе и поляризации. Он обеспечивает скорость передачи данных 400G и 800G+ в относительно узкой полосе пропускания.
Расширенные форматы требуют исключительной линейности сигнала. Высокоскоростные модуляторы должны поддерживать структурную целостность сигнала, а не только высокие частоты. В противном случае цифровая обработка не сможет декодировать плотные совокупности символов.
Мы должны представить скорость модулятора как функцию всего оптического узла передатчика (TOSA). Высокоскоростной модулятор работает в строго ограниченной экосистеме. Цифро-аналоговый преобразователь (ЦАП) определяет исходное качество электрического сигнала. ВЧ-усилитель (драйвер) должен усиливать этот сигнал, не внося серьезных искажений. Если ваш ВЧ-драйвер работает на частоте 60 ГГц, покупка модулятора на 130 ГГц — пустая трата денег. Самое слабое звено определяет конечную скорость системы. Вы должны совместно разработать ВЧ-драйвер, ЦАП и модулятор, чтобы избежать искусственных узких мест.
Материаловедение диктует физические ограничения скорости. Выбор правильной платформы требует реалистичной оценки текущих коммерческих технологий и новых решений. Мы не можем относиться ко всем субстратам одинаково.
Материальная платформа | Типичная полоса пропускания 3 дБ | Коммерческая зрелость | Основное преимущество | Ключевое ограничение |
|---|---|---|---|---|
Устаревший ниобат лития (LN) | 40–70 ГГц | Очень высокий | Превосходная надежность и чистая линейность сигнала | Громоздкий след; сложно масштабировать для CPO |
Кремниевая фотоника (SiPh) | 30–60 ГГц | Высокий | совместимость с КМОП; крупномасштабная интеграция | Истощение авианосца ограничивает чистую скорость; требуется DSP |
Тонкопленочный ниобат лития (TFLN) | 100–150+ ГГц | Развивающиеся / средние | Сверхширокая полоса пропускания при низком напряжении возбуждения | Производительность травления в масштабе пластины и цепочка поставок |
Плазмонный и полимерный | 200–500+ ГГц | Низкий (Ниша/Лаборатория) | Скорость ниже ТГц; микроскопический след | Высокие вносимые потери; долгосрочные риски надежности |
Стандартный ниобат лития и фосфид индия остаются «рабочими лошадками» в отрасли. Они очень надежны. Коммерческие развертывания легко достигают частоты от 40 до 70 ГГц. Они обеспечивают идеальную линейность сигнала в течение длительного срока службы. Однако они имеют известные ограничения. Массовая LN требует большого физического пространства. Он противостоит агрессивной миниатюризации, требуемой комбинированной оптикой (CPO). InP предлагает лучшую интеграцию, чем массовый LN, но ему трудно эффективно преодолеть барьер в 100 ГГц.
Компания Silicon Photonics произвела революцию в области межсоединений в центрах обработки данных. Он остается высокомасштабируемым и экономически эффективным для крупносерийного производства. Литейные предприятия используют существующую инфраструктуру КМОП для быстрого производства чипов. Однако SiPh сталкивается с жесткими физическими ограничениями. Для модуляции света он основан на эффекте истощения носителей. Этот механизм по своей сути медленнее, чем чистый эффект Поккельса, используемый в ниобате лития. Для выхода SiPh за пределы 60 ГГц требуются агрессивные методы усиления пиков и мощная компенсация цифровой обработки сигналов (DSP). Этот DSP значительно увеличивает энергопотребление.
TFLN представляет собой современный коммерческий рубеж в области сверхвысокой пропускной способности. Он связывает микроскопический слой ниобата лития с кремниевой или изоляционной подложкой. Это жестко ограничивает оптический режим, обеспечивая скорость, значительно превышающую 100 ГГц. Он сохраняет чисто электрооптические преимущества устаревшего LN, одновременно сокращая занимаемую площадь. Основными критериями оценки здесь являются стабильность производства. Покупатели должны искать поставщиков, демонстрирующих стабильное травление в масштабе пластины и стабильную производительность.
Плазмонные структуры удерживают свет на наноуровне, используя интерфейс металл-диэлектрик. Теоретически они способны развивать скорости, приближающиеся к субтерагерцовому диапазону (в 10 раз быстрее, чем нынешние устройства). Полимерные материалы предлагают аналогичные высокочастотные перспективы. Однако мы должны относиться к ним со строгим скептицизмом. Оценка рисков показывает, что они по-прежнему ограничены нишевыми приложениями или приложениями на ранних стадиях. Они страдают от исключительно высоких вносимых потерь. Долгосрочная надежность и термическая деградация остаются недоказанными в суровых условиях центров обработки данных.
В спецификациях редко указываются технические компромиссы. Мы должны снабдить покупателей доказательной базой, позволяющей оспаривать претензии поставщиков. Достижение более высоких скоростей всегда требует жертв в других частях системного бюджета.
Для управления оптическим сигналом требуется напряжение. Vπ (V-pi) представляет собой напряжение, необходимое для того, чтобы вызвать сдвиг фазы света на 180 градусов. Более высокие скорости модуляции обычно требуют более коротких ВЧ-электродов, чтобы избежать несоответствия скоростей. Однако более короткие электроды взаимодействуют со светом на меньшем расстоянии. Чтобы добиться такого же сдвига фаз, необходимо подать в устройство значительно большее напряжение. Это более высокое напряжение возбуждения серьезно усложняет конструкцию драйвера. Это напрямую приводит к огромным проблемам с рассеиванием мощности. Вам следует использовать показатель VπL (напряжение, умноженное на длину) как истинный индикатор эффективности модуляции. Более низкое значение VπL указывает на принципиально более эффективную конструкцию чипа.

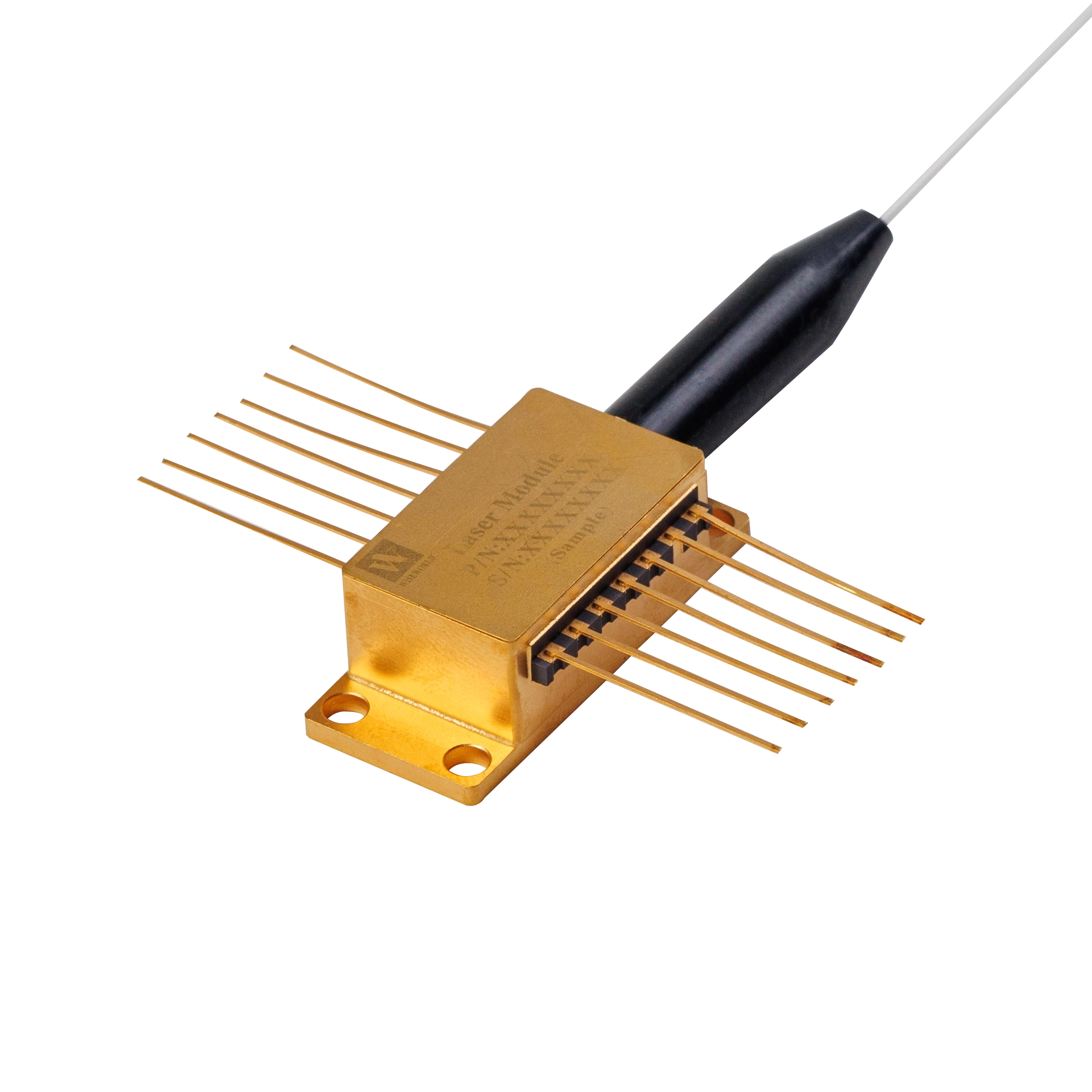

Более быстрые модуляторы часто жертвуют оптической мощностью. Новые материалы, такие как плазмоника, используют металлы с потерями для ограничения света. Даже TFLN требует тщательной прокладки волновода, что может привести к потерям на рассеяние. Вносимая потеря активно разрушает ваш ссылочный бюджет. Если модулятор теряет слишком много света, для компенсации необходимо использовать более мощный лазер непрерывного действия (CW). Мощные лазеры потребляют больше электроэнергии и выделяют избыточное тепло. Вы должны сбалансировать увеличение пропускной способности с каскадными потерями мощности, налагаемыми на ваши лазерные источники.
Высокоскоростные модуляторы в свободном пространстве и традиционные объемные LN-устройства физически громоздки. Они занимают ценное пространство на доске. Современные коммутаторы требуют крайней миниатюризации. Подключаемые трансиверы (такие как OSFP и QSFP-DD) и объединенная оптика (CPO) заставляют модуляторы занимать очень мало места. Однако размещение высокоскоростных радиочастотных компонентов вплотную друг к другу приводит к возникновению серьезных тепловых перекрестных помех. Радиочастотные сигналы излучаются. В плотных помещениях тепло рассеивается плохо. Вы должны проанализировать компромисс между абсолютной миниатюризацией и целостностью сигнала.
Поиск надежного партнера требует строгой логики составления короткого списка. Вы не можете полагаться на базовые маркетинговые показатели. Квалифицированный производитель оптических модуляторов должен продемонстрировать глубокий опыт интеграции.
Опыт в области упаковки и межсоединения: Высокочастотные радиочастотные сигналы быстро ухудшаются на коротких расстояниях. Чип, способный работать на частоте 100 ГГц, ничего не значит, если проводные связи разрушают сигнал на частоте 50 ГГц. Квалифицированные поставщики должны продемонстрировать проверенные возможности согласования высокочастотных импедансов. Обратитесь к экспертам в области технологий радиочастотной упаковки с низкими потерями, таких как соединение перевернутых кристаллов или специальное соединение ленточных проводов.
Прозрачность тестирования и характеристики: Требуйте полной прозрачности. Не принимайте одно число «максимальной пропускной способности». Производители должны предоставить полные данные о S-параметрах. Данные S21 показывают прямую передачу (спад пропускной способности). Данные S11 показывают обратные потери (РЧ-отражение). Они должны предоставлять эти данные при реалистичных рабочих температурах, а не только при оптимальных условиях комнатной температуры.
Адаптация и совместная разработка: готовые детали редко оптимизируют сверхскоростные каналы связи. Оцените готовность поставщика изменить конструкцию электродов. Им следует легко интегрировать свои устройства с вашими конкретными трансимпедансными усилителями (TIA) и микросхемами драйверов. Совместная разработка сводит к минимуму несоответствие импедансов между отдельными компонентами.
Цепочка поставок и зрелость доходности: проверьте производственный конвейер. Спросите, контролирует ли поставщик собственное производство пластин или полностью полагается на внешние литейные заводы. Это имеет решающее значение для современных материалов, таких как TFLN, рецепты травления которых остаются запатентованными. Внутренний контроль обычно гарантирует лучшую стабильность доходности и более быстрые циклы итераций.
Развертывание сверхвысокоскоростных систем сопряжено с серьезными физическими рисками. Лабораторные прототипы игнорируют экологические реалии активных телекоммуникационных стоек. Мы должны обратить внимание на термическую, электрическую и оптическую стабильность.
Более быстрое переключение естественным образом генерирует больше тепла. Повышенное напряжение ВЧ-драйвера усугубляет эту проблему. Материалы модулятора обладают термооптическими коэффициентами. Это означает, что их показатель преломления меняется при изменении температуры. Тепловой дрейф нарушает выравнивание фазы сигнала. Успешные развертывания требуют агрессивного управления температурным режимом. Вы должны обозначить строгие требования к термоэлектрическим охладителям (TEC) для стабилизации чипа. Некоторые современные платформы пытаются работать без TEC, используя программную компенсацию, но это требует огромных затрат на DSP.
Оптические модуляторы работают по определенной кривой передачи. Вы должны смещать устройство в точно правильной точке (например, в квадратурной точке для линейной модуляции). Высокоскоростная модуляция приводит к смещению идеальной точки смещения из-за захвата заряда и теплового сдвига. Если смещение смещается, сигнал немедленно искажается. Высокоскоростные системы требуют точных, динамических схем управления смещением. Контроллер смещения должен отслеживать изменения окружающей среды за миллисекунды, чтобы предотвратить скачки частоты ошибок по битам (BER).
Соединение света с субмикронными волноводами представляет собой механический кошмар. Компании Silicon Photonics и TFLN используют волноводы гораздо меньших размеров, чем стандартные одномодовые оптические волокна. Передача света из большой сердцевины волокна в волновод микроскопического чипа приводит к несоответствию мод. Это несоответствие приводит к серьезным потерям связи. Инженерам приходится проектировать сложные краевые соединители или вертикальные решетчатые соединители для передачи света. Незначительная механическая вибрация или тепловое расширение могут привести к смещению волоконного массива и мгновенному разрыву оптического канала.
«Самый быстрый» оптический модулятор не является лучшим выбором для каждой сети. Увеличение пределов полосы пропускания часто приводит к катастрофическим потерям в напряжении возбуждения, вносимых потерях и управлении температурой. Оптимальный выбор системы максимизирует полезную полосу пропускания, оставаясь при этом строго в рамках бюджетов мощности, тепла и занимаемой площади целевой среды. Вы должны выйти за рамки лабораторных экспериментов с героями.
Чтобы эффективно двигаться вперед, отдайте предпочтение прозрачности инженерных данных. Запросите полные данные S-параметров (S11 и S21) в различных температурных диапазонах. Прежде чем переходить к проектированию архитектуры, проверьте особенности RF-корпуса и возможности флип-чипа, предлагаемые поставщиком. Наконец, инициируйте тщательное пилотное тестирование с производителями, которые четко демонстрируют зрелые показатели производительности и готовность совместно разрабатывать радиочастотно-оптический интерфейс. Прагматичная оценка всегда эффективнее погони за отдельными рекордами скорости.
Ответ: Три основных физических фактора ограничивают скорость. Во-первых, постоянная времени RC (резистор-конденсатор) структуры устройства действует как электрический фильтр нижних частот. Во-вторых, несоответствие скоростей возникает, когда электрическая радиочастотная волна и оптическая волна проходят через материал с разными скоростями, вызывая фазовое рассогласование. Наконец, затухание радиочастотного электрода физически ухудшает высокочастотный электрический сигнал, прежде чем он сможет полностью взаимодействовать с оптической волной.
Ответ: Инженеры полагаются на современные векторные анализаторы цепей (ВАЦ) в сочетании с высококалиброванными сверхбыстрыми фотодетекторами. ВАЦ пропускает через устройство высокочастотные радиочастотные сигналы. Крайне важно, чтобы точные измерения требовали исключения. Производитель должен математически вычесть известные потери сигнала, вызванные ВЧ-зондами, кабелями и испытательными приспособлениями, чтобы выявить истинную производительность самого чипа модулятора.
О: Не совсем. TFLN, безусловно, предлагает превосходную высокоскоростную полосу пропускания и значительно более низкие напряжения возбуждения (Vπ). Он превосходен в чистой производительности. Однако Silicon Photonics сохраняет огромное коммерческое преимущество. SiPh использует зрелую совместимость с CMOS, что приводит к снижению затрат и непревзойденным возможностям интеграции с высокой плотностью. TFLN будет доминировать в сверхвысокоскоростных средах дальней связи и средах 1,6Т, в то время как SiPh продолжит управлять крупномасштабными соединениями центров обработки данных с коротким радиусом действия.
Ответ: На частотах выше 100 ГГц микроскопические физические переходы действуют как огромные препятствия. Несоответствие импеданса между микросхемой драйвера и модулятором отражает мощность назад. Более того, паразитная емкость, создаваемая стандартными проводными соединениями или неоптимальными интерфейсами с перевернутой микросхемой, поглощает высокочастотные сигналы. Эти недостатки упаковки могут легко свести на нет преимущества полосы пропускания чипа модулятора премиум-класса, превратив устройство с частотой 100 ГГц в узкое место 50 ГГц.
