Увеличение скорости передачи данных выше 400G и 800G представляет собой сложную инженерную задачу. Мы должны точно контролировать свет, не ухудшая целостность сигнала. Это узкое место в управлении определяет производительность современных высокоскоростных сетей и сенсорных архитектур. Оптический модулятор служит гораздо большим, чем простой физический компонент. Он действует как критический уровень перевода. Он успешно отображает электрические данные, акустические волны или магнитные сигналы непосредственно на оптической несущей волне, распространяющейся по оптоволокну или в свободном пространстве.
Понимание лежащей в основе физики помогает системным архитекторам и техническим покупателям оценить серьезные компромиссы в производительности. Вы можете избежать дорогостоящих рисков реализации, таких как тепловой дрейф, разрушающий ваш сигнал. В конечном итоге, освоение этих основополагающих принципов позволит вам с уверенностью выбрать правильный компонент для корпоративных телекоммуникаций, квантовых вычислений или массивов прецизионных датчиков.
Механизмы модуляции: Оптические модуляторы функционируют в основном путем изменения показателя преломления материала (фаза/скорость) или коэффициента поглощения (интенсивность) с помощью внешних сил (электрических, акустических или магнитных).
Прямая и внешняя модуляция. Хотя прямая модуляция экономически эффективна, высокоскоростные приложения строго требуют внешних оптических модуляторов для смягчения эффектов «чипов», ограничивающих полосу пропускания.
Расширенное кодирование данных. Современные сети с высокой пропускной способностью полагаются на внешнюю фазовую и поляризационную модуляцию (например, DP-QPSK, PAM4) для максимизации спектральной эффективности.
Инженерные ограничения: Реальная производительность во многом зависит от управления статическим фазовым запаздыванием (SPR), тепловым дрейфом и полуволновым напряжением ($V_pi$).
Выбор поставщика. Выбор надежного производителя оптического модулятора требует проверки его возможностей термокомпенсации, интеграции материалов (например, объемного или тонкопленочного ниобата лития) и строгости испытаний.
Техническая оценка начинается с понимания того, как устройства манипулируют фотонами. Нам не нужна тяжелая теория из учебников. Нам просто нужно понять инженерные механизмы, управляющие трансляцией сигналов. Оптические модуляторы в целом делятся на две функциональные категории: поглощающие и преломляющие.
Абсорбционные модуляторы работают как электронный затвор. Они динамически изменяют непрозрачность материала. Для достижения этой цели инженеры обычно используют квантово-ограниченный эффект Штарка или эффект Франца-Келдыша. Приложение электрического поля смещает край поглощения полупроводникового материала. Это заставляет материал поглощать проходящий свет, а не передавать его.
Их обычно называют электроабсорбционными модуляторами (EAM). Они предлагают явные преимущества. EAM прекрасно вписываются в компактные интегральные схемы с низким энергопотреблением. Их часто можно встретить в комплекте с лазерами для приложений передачи данных ближнего радиуса действия.
Рефракционные модуляторы идут по другому пути. Они изменяют показатель преломления материала. Изменение показателя преломления изменяет скорость света, проходящего через среду. Изменение скорости напрямую приводит к фазовому сдвигу. Для достижения этой цели системные архитекторы полагаются на три основных эффекта:
Электрооптический (ЭО) эффект: приложенное электрическое поле линейно изменяет показатель преломления. Это основа сверхскоростных телекоммуникаций.
Акустооптический (АО) эффект: акустические волны проходят через кристалл, создавая микроскопические сжатия и разрежения. Это образует движущуюся решетку Брэгга. Он динамически преломляет луч света.
Магнитооптический (МО) эффект: магнитное поле изменяет состояние поляризации света, когда он проходит через специальную среду, часто действуя как высокоточный фотонный компас.
Вот важная отраслевая реальность: чистая амплитудная модуляция редко свойственна рефракционным кристаллам. Большинство высокоскоростных телекоммуникационных установок достигают изменения интенсивности путем преобразования фазовой модуляции в амплитудную модуляцию. Они достигают этого, используя структуру интерферометра, в первую очередь конструкцию Маха-Цендера. Устройство разделяет входящий луч света на два параллельных волноводных плеча. Он изменяет фазу в одной руке. Рекомбинация лучей приводит к тому, что они интерферируют конструктивно (свет проходит) или деструктивно (световые блоки). Этот хитрый инженерный трюк остается золотым стандартом для сетей с высокой пропускной способностью.
Системные архитекторы постоянно сталкиваются с критической развилкой на пути. Вы должны сбалансировать стоимость компонентов и максимальную целостность сигнала. Выбор между прямой и внешней модуляцией определяет всю архитектуру последующей системы.
Прямая модуляция – самый простой подход. Вы напрямую модулируете ток возбуждения лазерного диода. Если вам нужна цифровая «1», вы пропускаете ток в лазер. Если вам нужен «0», вы тянете ток обратно.
Этот метод эффективен в конкретных сценариях. Он остается очень экономичным и исключительно простым в интеграции. Прямая модуляция идеально подходит для сенсорного оборудования с малым радиусом действия или модернизации устаревшей инфраструктуры.
Однако это несет в себе огромный инженерный риск. Прямая модуляция вызывает широкополосное «чирикание». Когда вы быстро подаете или отключаете ток, внутренний показатель преломления лазера колеблется. Это вызывает нежелательные сдвиги частоты. Световой импульс размывается по мере прохождения по волокну. Chirp строго ограничивает жизнеспособность на высоких скоростях и на больших расстояниях.

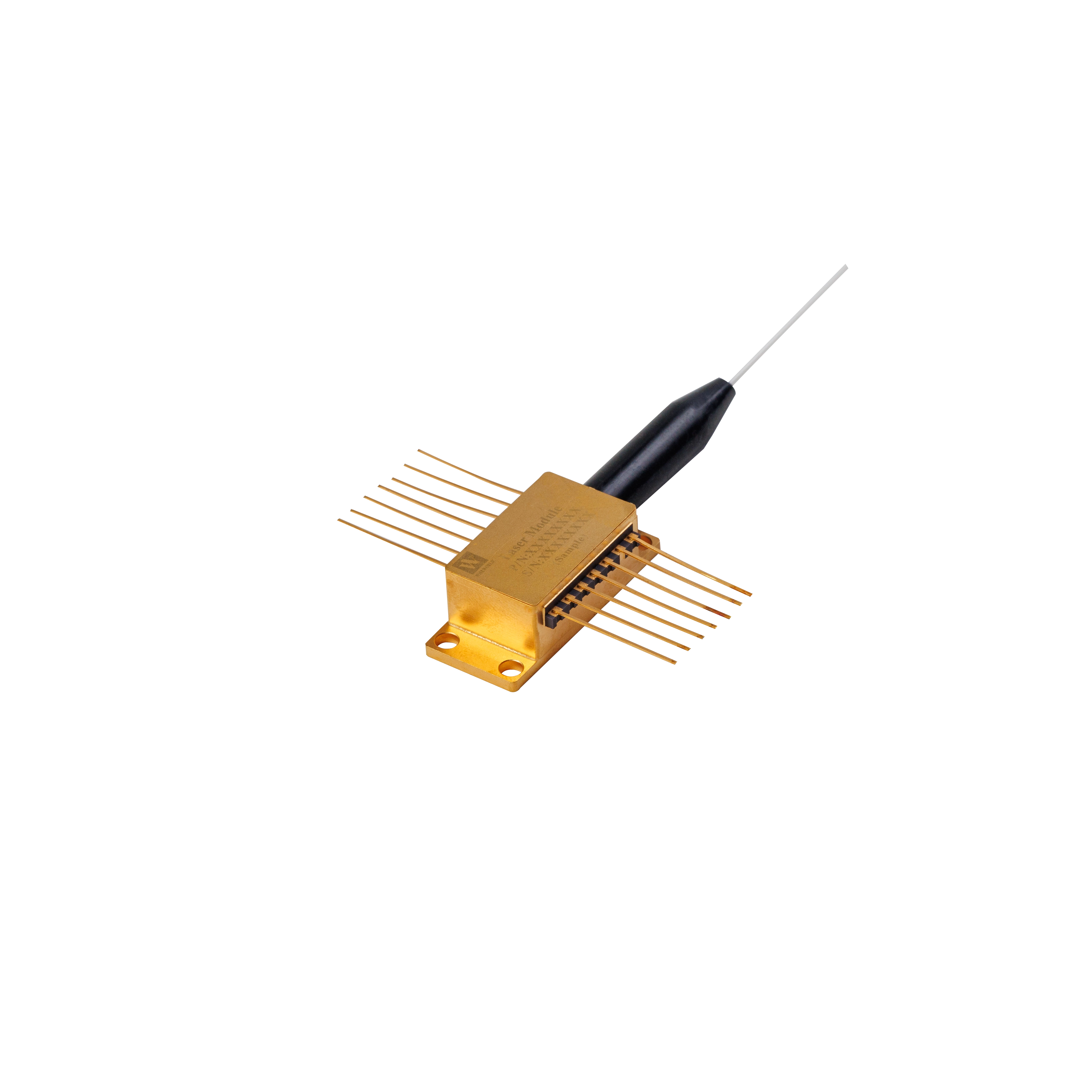

Сети с высокой пропускной способностью требуют более чистого подхода. Внешняя модуляция обеспечивает непрерывную работу лазера (режим CW). Он производит совершенно стабильный, неизменный луч. Вы размещаете оптический модулятор ниже по потоку, чтобы преобразовать данные в эту устойчивую световую волну.
Этот метод принципиально исключает лазерный чирп. Он обеспечивает сверхвысокие скорости, превышающие 400G и 800G. Кроме того, внешние модуляторы обрабатывают сложные форматы модуляции, требующие точного управления фазой.
Недостатки связаны с ограничениями развертывания. Внешние системы требуют более высокой начальной стоимости компонентов. Они увеличивают занимаемую площадь на плате приемопередатчика. Они также требуют строгого оптического выравнивания для предотвращения неприемлемых вносимых потерь.
Тип модуляции | Механизм | Основные преимущества | Критические ограничения | Лучший вариант использования |
|---|---|---|---|---|
Прямой | Непосредственное модулирование тока возбуждения лазера | Экономичность, небольшая занимаемая площадь, простая интеграция | Высокий оптический чирп, ограниченное расстояние полосы пропускания | Передача данных ближнего радиуса действия, устаревшие системы, базовое зондирование |
Внешний | Последующие манипуляции с непрерывным лазером | Нулевой шум, поддержка 800G+, обработка сложных форматов | Более высокая стоимость, большая занимаемая площадь, строгие требования к выравниванию | Дальняя связь, когерентные сети, квантовая связь |
Выбор правильного компонента требует согласования метода модуляции непосредственно с вашим конечным приложением. Разные архитектуры требуют совершенно разных способов кодирования данных.
Модуляция амплитуды/интенсивности: этот подход изменяет яркость луча. Лучше всего он работает для устаревших аналоговых систем или более простых схем цифрового кодирования, таких как манипуляция со сдвигом амплитуды (ASK). Помните о его главном недостатке: модуляция интенсивности остается очень чувствительной к оптическому шуму и ухудшению сигнала на больших расстояниях.
Фазовая модуляция. Фазовый сдвиг служит основой современных когерентных телекоммуникационных систем. Сдвиг оптической фазы позволяет инженерам объединять несколько битов данных в один символ. Форматы плотного кодирования, такие как квадратурная фазовая манипуляция (QPSK) и квадратурная амплитудная модуляция (QAM), полностью полагаются на точный контроль фазы. Этот метод абсолютно необходим для максимизации спектральной эффективности в подводных и наземных оптоволоконных линиях высокой пропускной способности.
Поляризационная модуляция: эта нишевая техника переживает огромный рост. Он основан на принципах закона Малуса для кодирования информации в ориентации электрического поля света. Он играет важную роль в высокозащищенных сетях квантовой криптографии и прецизионных метрологических массивах, где состояния фотонов не могут быть перехвачены без обнаружения.
Сдвиг частоты (акустооптический): акустооптические модуляторы (АОМ) используют эффект Доплера. Движущиеся акустические волны создают внутри кристалла бегущую решетку. Когда свет отражается от этой движущейся решетки, его частота меняется. Этот механизм оказывается идеальным для перестраиваемых лазеров и твердотельного оптического переключения. Вы достигаете отклонения и переключения, не полагаясь на хрупкие движущиеся механические части.
Идеализированные таблицы данных редко отражают реалии на местах. Перенос проекта из лаборатории в полевые условия сопряжен с рядом жестких инженерных ограничений. Системные интеграторы должны активно управлять этими физическими ограничениями, чтобы предотвратить катастрофическое ухудшение сигнала.
Вы не можете оценить модулятор, не проанализировав его полуволновое напряжение, обозначаемое как Vπ. Этот показатель определяет точное напряжение, необходимое для сдвига оптической фазы на 180 градусов. Vπ служит прямым показателем энергоэффективности.
Более низкие значения Vπ означают более высокую эффективность. Когда Vπ падает ниже 1 В, модулятор легко интегрируется со стандартной КМОП-электроникой. Вам больше не нужны громоздкие и энергоемкие драйверы радиочастотных усилителей. Оценка этой спецификации остается критически важной для покупателей, стремящихся снизить общее энергопотребление трансивера.
В высокопроизводительных устройствах часто используются кристаллы с двойным лучепреломлением, такие как ниобат лития, легированный магнием. Эти материалы обладают естественной оптической асимметрией. Свет, движущийся по быстрой оси кристалла, движется быстрее, чем свет по медленной оси.
Эта естественная разница скоростей создает статическую фазовую задержку (SPR). Даже без приложенного напряжения световой луч испытывает фазовый сдвиг. Неуправляемый SPR приводит непосредственно к серьезным искажениям сигнала. Инженеры должны тщательно рассчитывать и противодействовать этому свойственному двойному лучепреломлению, чтобы окно передачи оставалось открытым и чистым.
Тепловая нестабильность разрушает больше сетей, чем любой другой физический фактор. Точки смещения модулятора демонстрируют чрезвычайную чувствительность к микроскопическим изменениям температуры окружающей среды.
Проблема: изменение окружающей среды на долю градуса изменяет показатель преломления кристалла. Этот термооптический эффект приводит к постоянному дрейфу оптимальной точки смещения. Сигнал в конечном итоге превращается в полный шум, если его не остановить.
Решение: В надежных конструкциях реализованы агрессивные методы компенсации. Инженеры используют автоматизированные контуры управления электрическим смещением для динамического мониторинга и регулировки напряжения. Другие используют оптическую компенсацию, вставляя компенсаторы Солей-Бабине для механической коррекции фазы. В самых передовых системах используются двухкристаллические согласованные конструкции. Они помещают два одинаковых кристалла, повернутых на 90 градусов друг от друга. При колебаниях температуры тепловой дрейф в первом кристалле полностью компенсирует дрейф во втором.
Диаграмма: Обзор стратегий тепловой компенсации
Метод компенсации | Механизм | Сложность реализации | Лучший сценарий применения |
|---|---|---|---|
Электрическая петля смещения | Динамическая регулировка напряжения постоянного тока посредством мониторинга обратной связи | Умеренный (требуется внешняя логика) | Стандартные коммерческие приемопередатчики передачи данных |
Оптические компенсаторы | Механические волновые пластины (Soleil-Babinet) для настройки фазы | Высокий (ручное выравнивание/настройка) | Лабораторные среды, индивидуальная метрология |
Двухкристальное согласование | Два ортогональных кристалла естественным образом компенсируют термооптические сдвиги. | Высокая (точность изготовления) | Телекоммуникации в суровых условиях, аэрокосмическое зондирование |
Переход от технической оценки к закупкам требует строгого составления короткого списка. Не все производственные предприятия могут обеспечить допуски, необходимые для архитектур следующего поколения. Вы должны тщательно проверять любого потенциального производителя оптических модуляторов, используя определенные критерии производительности.
Компетентность в отношении материалов и дорожная карта: оцените технологическую траекторию производителя. Они предлагают только устаревший ниобат лития? Вам нужен партнер, активно переходящий на высокоэффективный тонкопленочный ниобат лития (LNOI) или кремниевую фотонику. Эти современные платформы значительно сокращают занимаемую площадь, поддерживая при этом чрезвычайно высокую пропускную способность.
Возможности активного управления температурным режимом: Требуйте прозрачных данных испытаний. Надежный поставщик должен публиковать точные показатели тепловой чувствительности (измеряется в рад/°C). Кроме того, они должны предлагать встроенные опции активного термоконтроля или корпуса с механической компенсацией, чтобы гарантировать стабильность смещения в неконтролируемых средах.
Вносимые потери и уменьшение паразитных потерь: избегайте того, чтобы производители полагались исключительно на теоретические данные на уровне чипа. Ищите поставщиков, публикующих реалистичные, полностью комплексные показатели. Они должны определить пределы паразитной емкости. Они должны четко документировать ограничения на радиочастотное отражение и вносимые потери в оптических разъемах. Реальная производительность живет и умирает благодаря этим показателям упаковки.
Строгость настройки и прототипирования. Готовые компоненты редко идеально вписываются в новые квантовые сети или специальные массивы передачи данных 800G. Отдавайте предпочтение поставщикам, которые могут похвастаться проверенными возможностями быстрого прототипирования. Они должны продемонстрировать процедуры тестирования с жесткими допусками и готовность изменить элементы управления смещением или параметры Vπ в соответствии с архитектурой вашей конкретной системы.
Оптический модулятор является бесспорным краеугольным камнем современной высокоскоростной передачи данных. Он безупречно устраняет огромный разрыв между электронными логическими процессорами и чистой фотонной пропускной способностью. Без этого использование реальной пропускной способности оптоволокна остается физически невозможным.
При выборе этих устройств вы должны смотреть далеко за пределы теоретических скоростей модуляции. Внимательно изучите суровые инженерные компромиссы внешней модуляции. Сосредоточьте свою оценку на механизмах термостабильности, энергоэффективности, обусловленной низкими напряжениями возбуждения (Vπ), и усовершенствованной интеграции материалов, таких как LNOI.
Примите активные меры сегодня. Проконсультируйтесь напрямую с вашей командой системных инженеров, чтобы определить точные потребности в оптических параметрах и принять твердое решение между манипулированием фазой, амплитудой или поляризацией. Наконец, обратитесь к специализированному производителю, чтобы запросить точные данные о производительности, охватывающие конкретные стрессовые условия окружающей среды. Проверка этих параметров гарантирует успех вашей сетевой архитектуры следующего поколения в полевых условиях, а не только в технических характеристиках.
Ответ: Прямая модуляция предполагает динамическое изменение тока возбуждения самого лазера для кодирования данных. Он дешев, но вызывает «чип», ограничивающий полосу пропускания. Внешняя модуляция обеспечивает непрерывную работу лазера и управляет постоянным световым лучом на выходе с помощью отдельного устройства. Это устраняет чирп и поддерживает максимальную пропускную способность.
Ответ: Полуволновое напряжение (Vπ) — это точное напряжение электрического привода, необходимое для смещения оптической фазы света на 180 градусов. Более низкие значения Vπ указывают на более высокую энергоэффективность, что позволяет устройству легко интегрироваться со стандартной низковольтной КМОП-электроникой.
Ответ: Промышленность в значительной степени полагается на ниобат лития (LN), особенно на новый тонкопленочный ниобат лития (LNOI) для сверхвысоких скоростей. Кремниевая фотоника обеспечивает превосходную миниатюризацию и снижение затрат. Фосфид индия также часто используется для интеграции лазеров и модуляторов в один компактный чип.
Ответ: Микроскопические тепловые флуктуации изменяют показатель преломления лежащего в основе кристалла посредством термооптического эффекта. Это физическое изменение приводит к непредсказуемому смещению оптимальной точки смещения устройства. Неуправляемый тепловой дрейф сильно искажает оптический сигнал, что делает строго необходимым активные контуры термокомпенсации.
Ответ: АОМы превосходно справляются со сдвигом частоты за счет эффекта Доплера и обеспечивают твердотельное оптическое отклонение без движущихся частей. Они идеально подходят для перестраиваемых лазеров. Модуляторы EO, наоборот, лишены этой утилиты сдвига частоты, но работают на гораздо более высоких скоростях, что делает их стандартом для кодирования телекоммуникационных данных.
