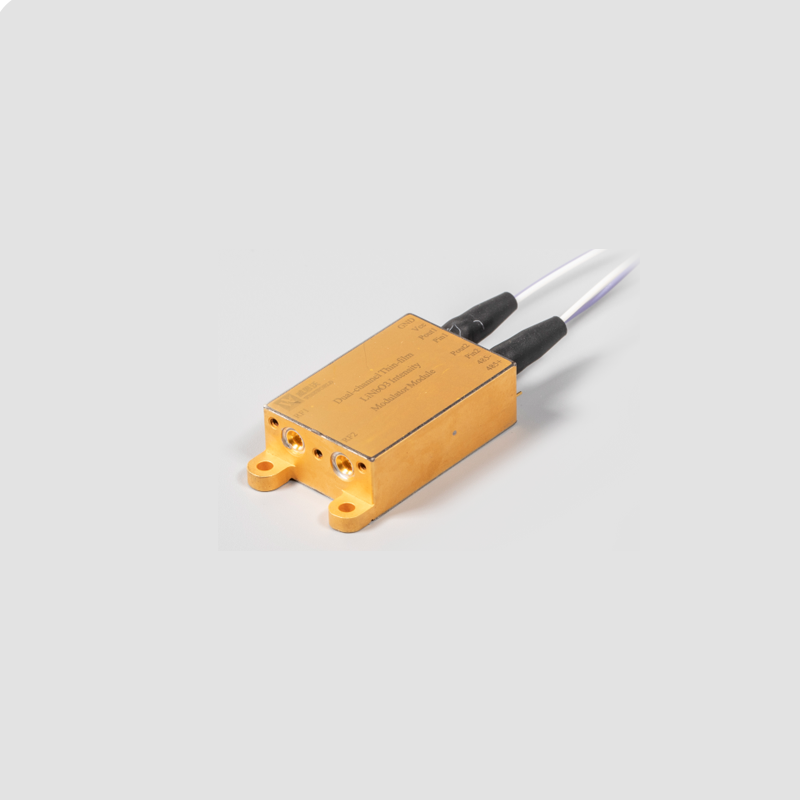

Как ведущий производитель и поставщик современных оптических компонентов, мы представляем двухканальный тонкопленочный модуль модулятора интенсивности LiNbO3. Это устройство, разработанное специально для крупномасштабной интеграции, полностью меняет стандарты высокоскоростной передачи данных для требовательных промышленных приложений.
Материал сердечника: тонкопленочный ниобат лития премиум-класса (LiNbO3).
Производительность: полоса пропускания до 50 ГГц с напряжением на дюйм менее 3 В.
Форм-фактор: сверхкомпактный герметичный корпус размером 30 x 20 x 10 мм.
Целевое применение: высокоскоростная оптическая связь и микроволновые оптические линии связи.
Шагните в будущее обработки оптических сигналов с нашим двухканальным тонкопленочным модулем модулятора интенсивности LiNbO3. Прохладный металлический внешний вид герметичного корпуса, изготовленный с высочайшей точностью, имеет революционную архитектуру из тонкопленочного ниобата лития. При интеграции в вашу коммуникационную инфраструктуру он бесшумно и эффективно преобразует электрические сигналы в безупречные оптические потоки. В отличие от громоздких традиционных кварцевых модуляторов, которые занимают слишком много места и энергии, этот усовершенствованный модуль невероятно легок в руке, но при этом обеспечивает высокую производительность. За счет резкого снижения полуволнового напряжения до уровня ниже 3 В минимизируется тепловая мощность и энергопотребление, что позволяет вашей системе работать более прохладно и эффективно. Чрезвычайная компактность занимаемой площади 30 x 20 x 10 мм освобождает критическое пространство на плате, позволяя инженерам создавать более плотные и функциональные массивы без ущерба для целостности сигнала. Каждая кромка и точка соединения обрабатываются с соблюдением строгих допусков, что обеспечивает плавную защелкивание и мгновенно повышает возможности передачи ваших высокоскоростных сетей, микроволновых линий связи и прецизионных линий задержки.
Чтобы помочь инженерным группам и специалистам по закупкам в оценке совместимости систем, в следующей таблице подробно описаны точные технические параметры нашего модуля модулятора интенсивности. Эти характеристики отражают наше строгое стремление обеспечить стабильные высококачественные оптические характеристики для требовательных объемных приложений.
| Спецификация | параметров |
|---|---|
| Название продукта | Двухканальный тонкопленочный модуль модулятора интенсивности LiNbO3 |
| Тип модулятора | Модулятор интенсивности |
| Материал | Тонкопленочный LiNbO3 (ниобат лития) |
| Конфигурация канала | Двухканальный |
| Полоса частот | До 50 ГГц |
| Полуволновое напряжение (Vpi) | < 3 В |
| Вносимая потеря | < 5 дБ |
| Рабочая температура | от -40°С до 70°С |
| Технология упаковки | Герметичная упаковка / Высокоточный процесс соединения |
| Dimensions | 30мм * 20мм * 10мм |
| Ключевые преимущества | Широкий диапазон частот, низкое значение Vpi, небольшой размер, малый вес, малый радиус изгиба оптического волокна. |
Эти проверенные параметры гарантируют, что каждое устройство, сходящее с нашей производственной линии, соответствует строгим требованиям передовых телекоммуникационных и аэрокосмических интеграторов, обеспечивая надежную основу для ваших оптических архитектур следующего поколения.
Наша инженерная деятельность сосредоточена на решении наиболее острых проблем в современных оптических сетях. Перейдя на передовые материальные платформы, мы открыли ряд эксплуатационных преимуществ, которые напрямую влияют на вашу прибыль и эффективность системы.
Работая на частотах до 50 ГГц, этот модуль легко обрабатывает огромные потоки данных. Это устраняет перегрузку сети и защищает вашу инфраструктуру от растущих требований к пропускной способности, гарантируя, что ваши системы останутся актуальными на долгие годы.
Благодаря полуволновому напряжению (Vpi), которое строго поддерживается ниже 3 В, устройство значительно снижает электрическую нагрузку на ваши цепи управления. Это снижает общее энергопотребление и значительно снижает затраты на управление температурным режимом в серверных стойках.
Вносимые потери менее 5 дБ гарантируют, что ваш сигнал сохранит яркость и силу по всей линии передачи. Такая эффективность сводит к минимуму потребность в дорогостоящем нисходящем усилении, сохраняя целостность вашего оптического бюджета.
Встроенные оптические волокна, разработанные с учетом чрезвычайно малого радиуса изгиба, обеспечивают плотную и легкую прокладку в переполненных корпусах. Это предотвращает потери на микроизгибах и физическую деградацию волокна, обеспечивая долговременную физическую надежность.
Для разработчиков оборудования связи и научно-исследовательских учреждений скорость передачи данных и минимальное ухудшение сигнала абсолютно не подлежат обсуждению. Этот модуль тщательно разработан, чтобы расширить границы электрооптического преобразования, гарантируя, что ваша инфраструктура будет работать с максимальной эффективностью.
Широкая частотная характеристика, достигающая 50 ГГц, гарантирует, что сложные форматы модуляции с высокой скоростью передачи данных выполняются с безупречной четкостью. Эта огромная пропускная способность легко справляется с огромными потоками данных, устраняя перегрузку сети и обеспечивая безопасность вашей архитектуры в будущем.
Значительно снизив напряжение полуволнового возбуждения (Vpi) до уровня ниже 3 В, мы обеспечиваем полную совместимость с маломощными драйверами CMOS. Эта важнейшая синергия снижает общее энергопотребление ваших аппаратных стоек, сводя к минимуму тепловыделение и сокращая дорогостоящие требования к охлаждению.
Поддержание вносимых потерь на уровне менее 5 дБ сохраняет жизненно важный оптический бюджет всей вашей сети. Такая высокая эффективность передачи напрямую приводит к увеличению радиуса действия и уменьшению количества ретрансляционных станций на линиях дальней связи, что значительно снижает затраты на развертывание.
Отходя от устаревших объемных кристаллов, мы внедряем передовые материалы и технологии корпусов, которые гарантируют, что ваши системы останутся устойчивыми, компактными и высокочувствительными в жестких условиях эксплуатации.
Использование тонкопленочного ниобата лития меняет электрооптический ландшафт. Этот материал более плотно ограничивает оптическую моду, что приводит к более сильному электрооптическому взаимодействию и значительному повышению эффективности модуляции по сравнению с традиционными подложками.
Каждый модуль проходит тщательный и высокоточный процесс соединения. Такое мастерство гарантирует безупречное выравнивание между чипом и волокном, максимизируя передачу света и уменьшая обратное отражение до почти нулевого уровня для безупречно чистого сигнала.
Тонкая внутренняя фотоника защищена герметично запечатанным корпусом. Этот прочный барьер полностью блокирует влагу, пыль и атмосферные загрязнения, обеспечивая десятилетия надежной работы без снижения производительности даже в сложных условиях.
Космос — это товар премиум-класса в аэрокосмической отрасли, полезной нагрузке дронов и центрах обработки данных с высокой плотностью размещения. Мы тщательно разработали этот модуль, чтобы обеспечить максимальную производительность в невероятно ограниченном физическом корпусе.
Имея размеры всего 30х20х10 мм, этот модуль занимает лишь часть объема, необходимого устаревшим модуляторам. Это позволяет разработчикам упаковывать больше каналов в стандартные стойки или компактные отсеки для авионики, максимизируя пространственную эффективность.
Значительное снижение массы не только снижает затраты на транспортировку и погрузочно-разгрузочные работы для крупных поставщиков, но также обеспечивает решающее преимущество в воздушных и космических приложениях, где каждый грамм определяет топливную экономичность и грузоподъемность.
Гладкая блочная геометрия и стратегическое расположение портов делают его идеальным кандидатом для оптоэлектронной гибридной интеграции. Это позволяет ставить несколько устройств друг на друга или располагать их в ряд с минимальными требованиями к зазору, оптимизируя сложные сборки системы.
Промышленные и военные приложения требуют компонентов, которые не идут на компромисс, независимо от внешних условий. Этот модуль создан для того, чтобы работать там, где стандартная коммерческая оптика обычно терпит неудачу.
Устройство способно безупречно работать при температуре от -40°C до палящих 70°C, поддерживает стабильную модуляцию фазы и интенсивности, не требуя громоздких и энергоемких систем активного терморегулирования.
Сочетание прочной тонкопленочной подложки и жесткой герметичной упаковки означает, что внутренние оптические пути остаются идеально выровненными. Он легко выдерживает резкие механические вибрации промышленного оборудования или ракет-носителей.
Изолируя активные компоненты от факторов окружающей среды, модуль гарантирует очень стабильную работу на протяжении всего жизненного цикла. Это радикально сокращает интервалы технического обслуживания и снижает общую стоимость владения для системных операторов.
Простота интеграции ускоряет выход продукта на рынок. Мы разработали этот модулятор для беспрепятственного взаимодействия с существующей инфраструктурой, обеспечивая беспрепятственный путь обновления для ваших инженерных команд.
Модуль плавно взаимодействует со стандартными оптическими волокнами, обеспечивая точное выравнивание поляризации и минимальные потери на сращивании. Такая гибкость позволяет адаптировать его к вашим конкретным требованиям к кабелям без дополнительных адаптеров.
Оснащенный высококачественными оптическими разъемами и надежными радиочастотными интерфейсами, он гарантирует безопасные физические соединения с низким уровнем отражения прямо из коробки. Такое внимание к качеству интерфейса предотвращает ухудшение сигнала в точках подключения.
Предсказуемый электрический импеданс и стандартизированная физическая площадь означают, что интеграторы могут установить этот модуль непосредственно в существующие микроволновые фотонные каналы или автоматизированное испытательное оборудование, не требуя масштабной модернизации системы.
В сфере аналоговой оптической передачи и высокочастотных цифровых сетей чистота сигнала имеет первостепенное значение. Двухканальная архитектура этого устройства обеспечивает беспрецедентный контроль над световой волной.
Двухканальная конфигурация обеспечивает точную дифференциальную передачу сигналов. Это естественным образом подавляет синфазный шум, обеспечивая удивительно чистый и стабильный сигнал, что жизненно важно для чувствительных микроволновых фотонных приложений.
Поддерживая строгий контроль над соотношением фазы и интенсивности, модулятор демонстрирует исключительно низкий чирп. Это предотвращает уширение импульса на большие расстояния, гарантируя, что данные поступят точно в том виде, в котором они были отправлены изначально.
Прецизионное травление тонкопленочных волноводов обеспечивает большую глубину модуляции и высокий коэффициент затухания. Это обеспечивает четкое и однозначное различие между состояниями сигнала, обеспечивая безошибочное цифровое декодирование на стороне приемника.
Объединив передовые достижения материаловедения с практическими инженерными требованиями, этот модулятор служит важнейшим двигателем для широкого спектра передовых технологических секторов.
Идеально подходит для преобразования высокочастотных аналоговых радиочастотных сигналов в оптический. Он обеспечивает передачу данных с низкими потерями и без помех на огромные расстояния, что очень важно для современных радиолокационных и антенных систем дистанционного управления.
Действует как основной модуль модуляции в телекоммуникационных сетях следующего поколения. Он легко справляется со строгими требованиями когерентной передачи данных на частоте 50 ГГц+ и сверхплотных архитектур мультиплексирования с разделением по длине волны.
Стабильные фазовые характеристики и низкие вносимые потери делают его идеальным компонентом для точной буферизации оптического сигнала. Он обеспечивает точный контроль времени, необходимый в современных радиолокационных системах с фазированной решеткой.
Обеспечивает высокую линейность и низкий уровень шума, необходимые для передачи чувствительных аналоговых данных. Он обеспечивает абсолютную точность работы научных приборов, сетей аэрокосмического зондирования и специализированного промышленного мониторинга.
Партнерство со специализированным производителем оптоэлектронных решений означает обеспечение конкурентного преимущества в вашей цепочке поставок. Мы стремимся расширить возможности ваших проектов с бескомпромиссным качеством и надежными объемами поставок.
Контролируя весь процесс изготовления от обработки пластин до окончательной герметизации, мы исключаем посредников. Это гарантирует, что вы получите компоненты премиум-класса по очень конкурентоспособным ценам.
Каждый модуль подвергается строгим экологическим и радиочастотным испытаниям, прежде чем покинуть наше предприятие. Мы гарантируем, что технические характеристики на бумаге идеально соответствуют характеристикам вашей лаборатории.
Независимо от того, требуется ли вам несколько единиц для прототипирования или тысячи единиц для глобального развертывания, наши гибкие производственные линии оборудованы таким образом, чтобы соответствовать вашим графикам поставок без ущерба для точности.
Наша команда специалистов по оптоэлектронике всегда готова помочь в решении проблем интеграции. Мы предлагаем глубокие технические знания, которые помогут вам максимизировать производительность наших модуляторов в вашей конкретной системной архитектуре.
